High Dynamic Turning – современный подход к токарной обработке
Современная металлообработка постоянно совершенствуется, и токарное производство не стало исключением. Классический подход к токарной обработке предполагает использование отдельных резцов, которые устанавливаются под конкретные задачи и требуют регулярной смены в процессе обработки. Однако недавно на рынке появилась инновационная технология, которая принципиально изменила взгляд на возможности токарных станков. Эта технология получила название High Dynamic Turning (HDT).
Суть HDT заключается в использовании токарно-фрезерного оборудования с дополнительной осью вращения инструмента (осью B). Это решение объединяет преимущества традиционного токарного и фрезерного оборудования, существенно повышая гибкость и производительность процесса обработки. Инструмент не только перемещается в горизонтальной и вертикальной плоскостях, но и способен вращаться вокруг собственной продольной оси, мгновенно меняя угол атаки режущей кромки. Такое решение позволяет выполнять черновые, чистовые и контурные операции одним и тем же инструментом, без остановок и переналадок.

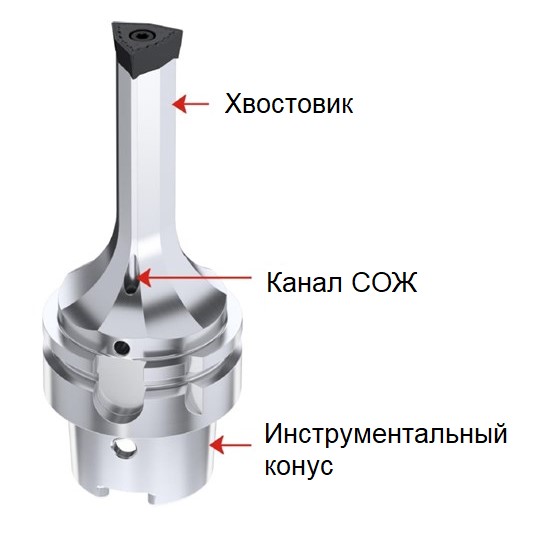

Ключевым элементом технологии является специальный инструментальный держатель, который отличается особой конструкцией и компактным дизайном. Благодаря тонкому вытянутому хвостовику инструмент легко проникает в узкие и труднодоступные зоны детали, эффективно избегая столкновений и повышая точность обработки. Кроме того, держатель оснащён внутренними каналами для подачи охлаждающей жидкости, которая эффективно охлаждает инструмент и удаляет стружку непосредственно из зоны резания, обеспечивая стабильность и высокое качество обработки.
Особую ценность представляет многофункциональная многогранная режущая пластина, установленная на верхней части держателя. Каждая её грань может обладать уникальными характеристиками, включая разные углы заточки, покрытия и геометрию режущей кромки, что позволяет переключаться между различными типами операций прямо во время обработки. Благодаря этому один инструмент способен заменить целый комплект специализированных резцов, снижая затраты на оснащение станка и сокращая время переналадки.

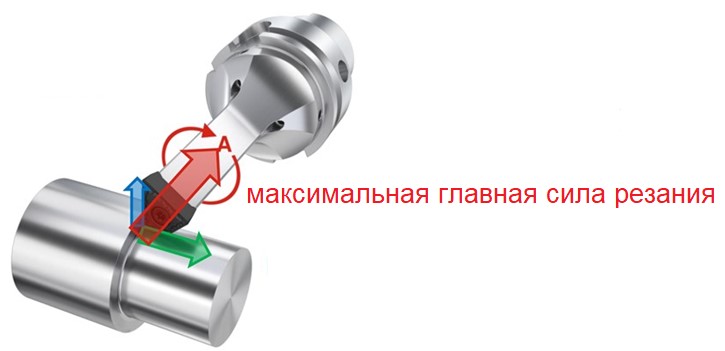

Одним из наиболее значимых преимуществ HDT является управление силой резания, которая направлена строго вдоль оси шпинделя. Такое решение значительно снижает уровень вибраций, позволяя увеличивать скорость резания и глубину съёма материала без риска повреждения инструмента или ухудшения качества поверхности детали. Это особенно важно при обработке длинных, тонких и сложных деталей, которые традиционно являются проблемными для обычных токарных процессов.
В практическом эксперименте, проведённом для демонстрации возможностей технологии HDT, была осуществлена обработка двух различных деталей: ступицы велосипедного колеса из алюминиевого сплава AlCuMgPb и вала сцепления из конструкционной стали марки 42CrMo4.
При обработке алюминиевой ступицы использовался единый универсальный инструмент. Черновая обработка велась на скорости вращения шпинделя 1500 об/мин с осевой глубиной резания 2 мм, а чистовая – на скорости 2000 об/мин с глубиной резания менее 1 мм. Благодаря возможности изменения угла атаки прямо во время работы удалось обработать все контуры детали, включая сложные поднутрения, которые обычно недоступны для традиционных резцов с фиксированным углом 90°. Более того, были исключены непроизводительные перемещения («воздушные проходы»), так как инструмент эффективно работал в обоих направлениях. По сравнению с обычным процессом точения, где для аналогичной операции требуется использование нескольких резцов, новая технология позволила полностью исключить четыре инструмента из обработки, сократив при этом время цикла с 2 минут 10 секунд до 1 минуты 35 секунд.

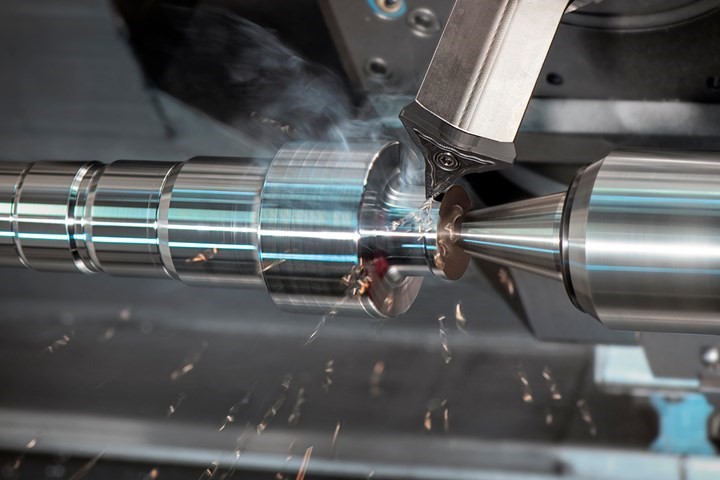

Обработка стального вала сцепления велась тем же универсальным инструментом. Черновое точение производилось со скоростью резания 200 м/мин и осевой глубиной от 3 до 5 мм. Чистовая обработка осуществлялась на той же скорости, но с уменьшенной глубиной резания (1-2 мм). В традиционном токарном процессе подобные параметры обычно приводят к возникновению значительных вибраций из-за высоких усилий резания. Однако при использовании технологии HDT максимальное усилие резания направлялось вдоль оси инструмента и шпинделя, что существенно снизило вибрации и обеспечило стабильность процесса обработки и высокое качество поверхности готовой детали.
С экономической точки зрения внедрение HDT даёт значительные преимущества. Снижение количества используемых инструментов освобождает место в автоматическом сменщике станка, экономя производственные площади и сокращая время переналадки. Меньшее число остановок оборудования и перенастроек обеспечивает рост общей производительности производства, а сниженный уровень вибраций существенно увеличивает срок службы инструмента и гарантирует стабильно высокое качество выпускаемой продукции.
Кроме того, применение технологии HDT позволяет значительно упростить логистику внутри производственного участка. Меньшее количество инструментов, используемых на одном станке, уменьшает вероятность человеческих ошибок и значительно упрощает систему учёта и планирования технологического процесса. Для операторов и инженеров это означает, что они могут сосредоточиться на решении более важных и творческих задач, чем рутинная переналадка оборудования.
Ещё одним неоспоримым плюсом является экологичность данной технологии. Благодаря минимальному количеству отходов и более рациональному расходу охлаждающей жидкости снижается нагрузка на окружающую среду. Сокращение числа используемых инструментов также означает меньшее количество металлоотходов и затрат на их переработку.
Технология High Dynamic Turning задаёт новые стандарты в токарном производстве. Это не просто очередное усовершенствование, а серьёзный прорыв, объединяющий преимущества токарной и фрезерной обработки в едином универсальном решении. Внедряя HDT, предприятия получают возможность значительно повысить свою конкурентоспособность за счёт снижения затрат, ускорения производственных циклов и улучшения качества готовых изделий.
