Характеристики:
Южная Корея
область применения

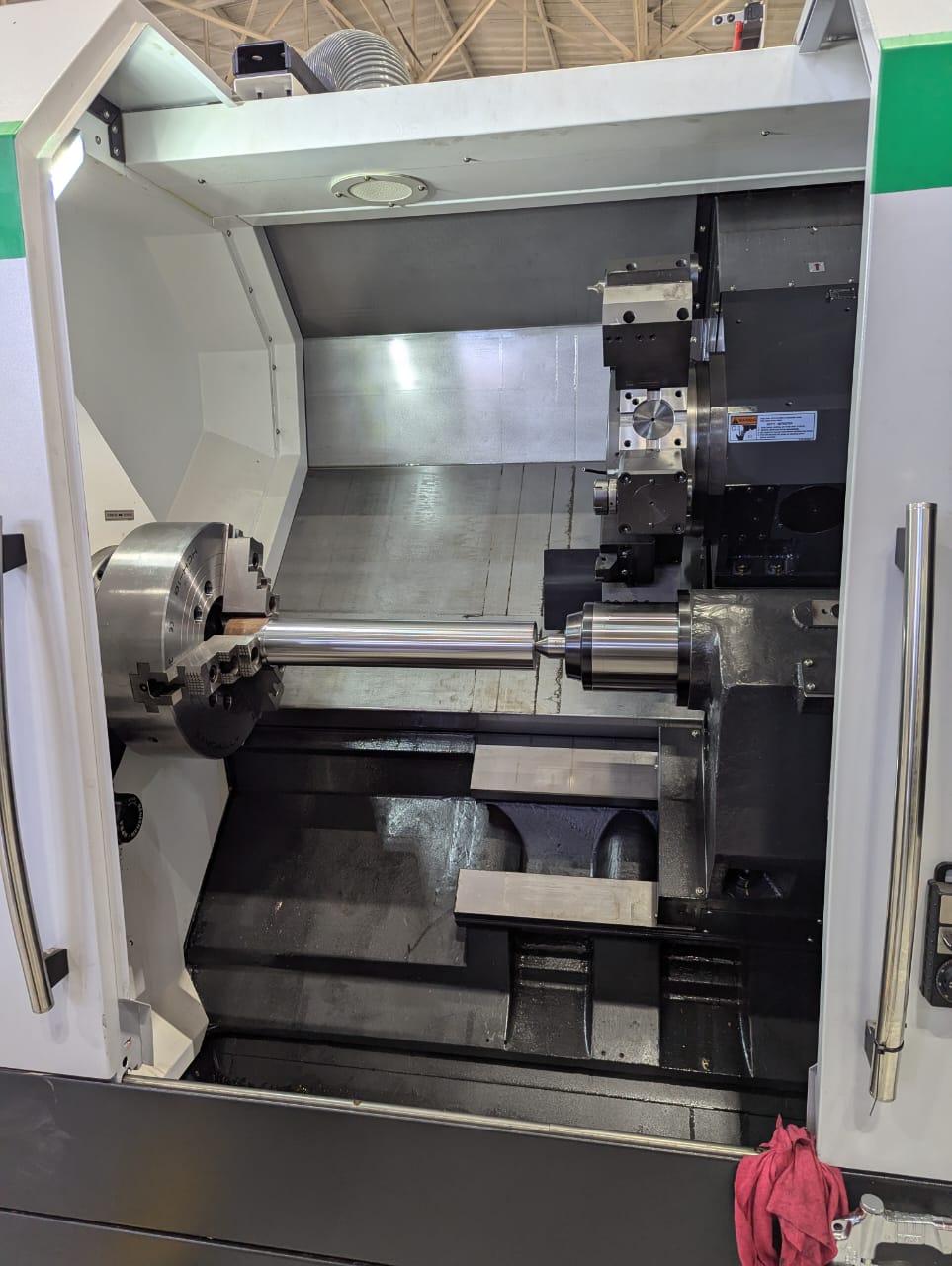

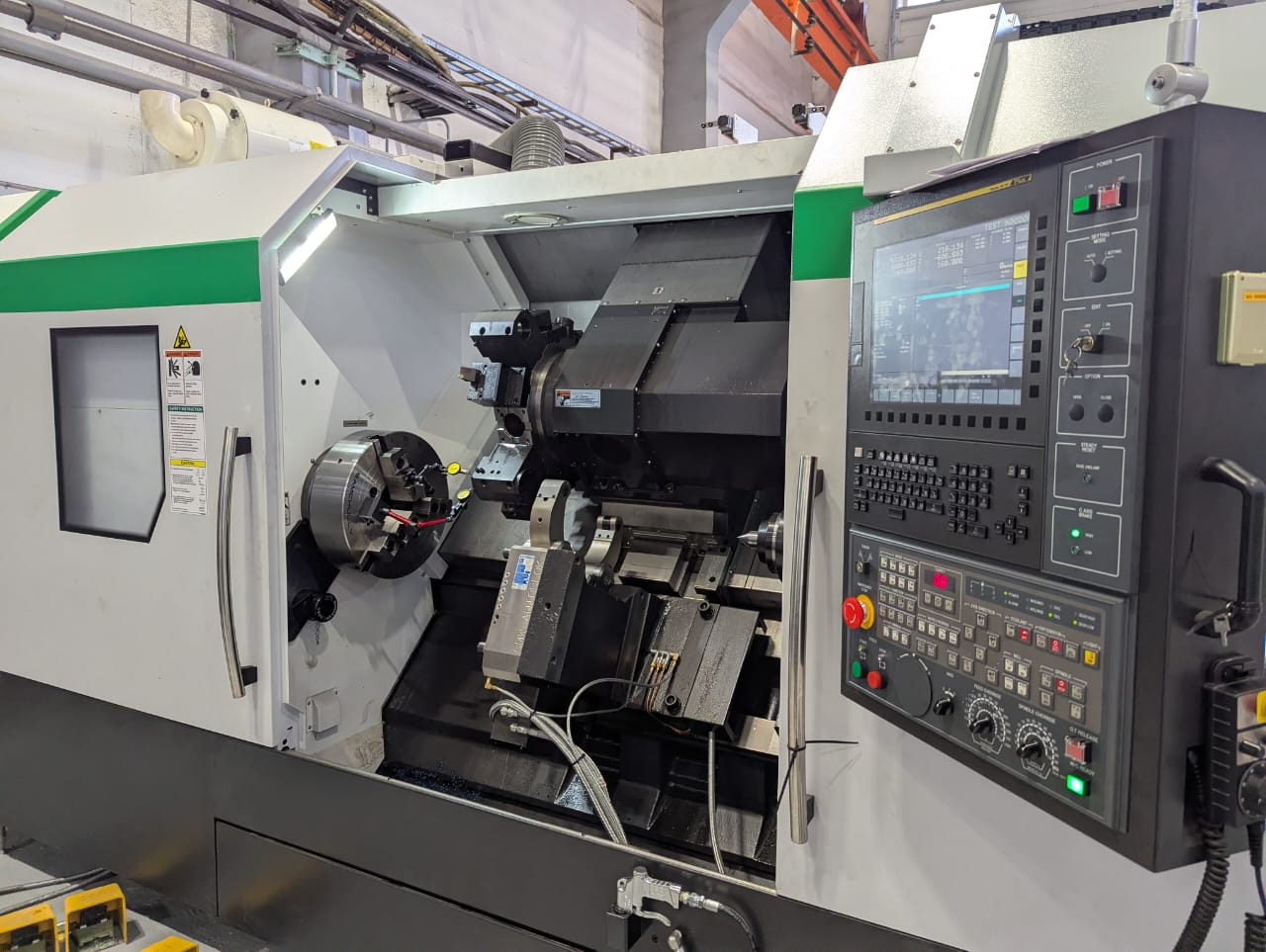

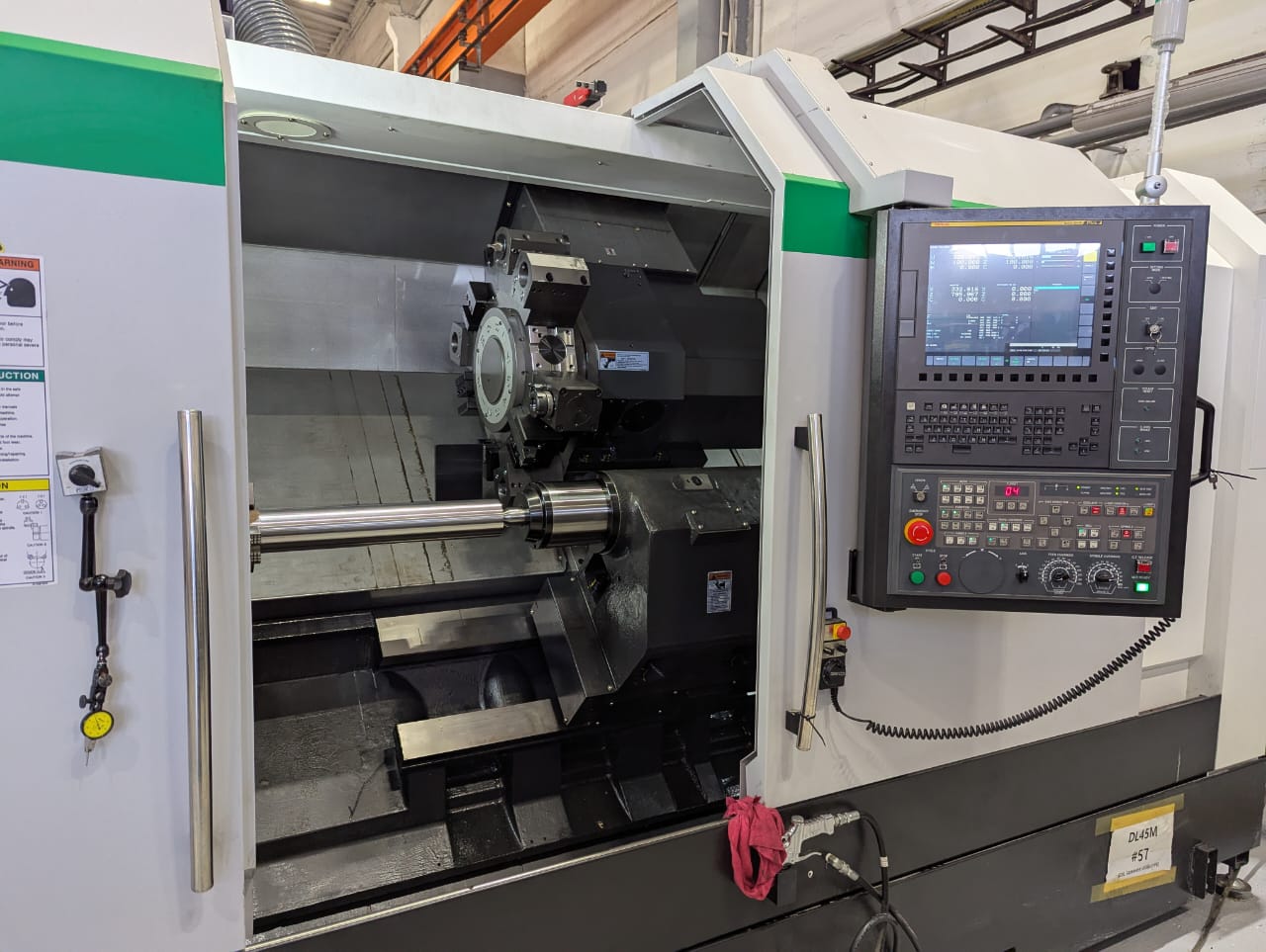

Конструкция токарных обрабатывающих центров с патроном 18 дюймов DMC серии DL45 / DL45M / DL45L / DL45LM обеспечивает высокую производительность и точность как при постоянных тяжелых точениях, так и в случае прерывистой обработки.
преимущества
Исполнение станины с наклоном под 45° обеспечивает легкий доступ к заготовке в рабочей зоне и эффективное стружкоудаление;
Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
Компоненты станка
ЧПУ Fanuc (Япония).
Дополнительные опции
- Стружкоуборочный конвейер;
- Бак для стружки;
- Автоматическая дверь рабочей зоны;
- Улавливатель готовых деталей;
- Кондиционер электрошкафа;
- Увеличения давления подачи СОЖ 3 или 5 Бар;
- Маслоотделитель (масляный скимер);
- Пистолет подачи СОЖ;
- Пневмопистолет (подача сжатого воздуха);
- Регулировка усилия зажима патрона (мин. и макс);
- Интерфейс подключения пруткового податчика;
- Карта памяти на 1 Гб + PCMCI – адаптер;

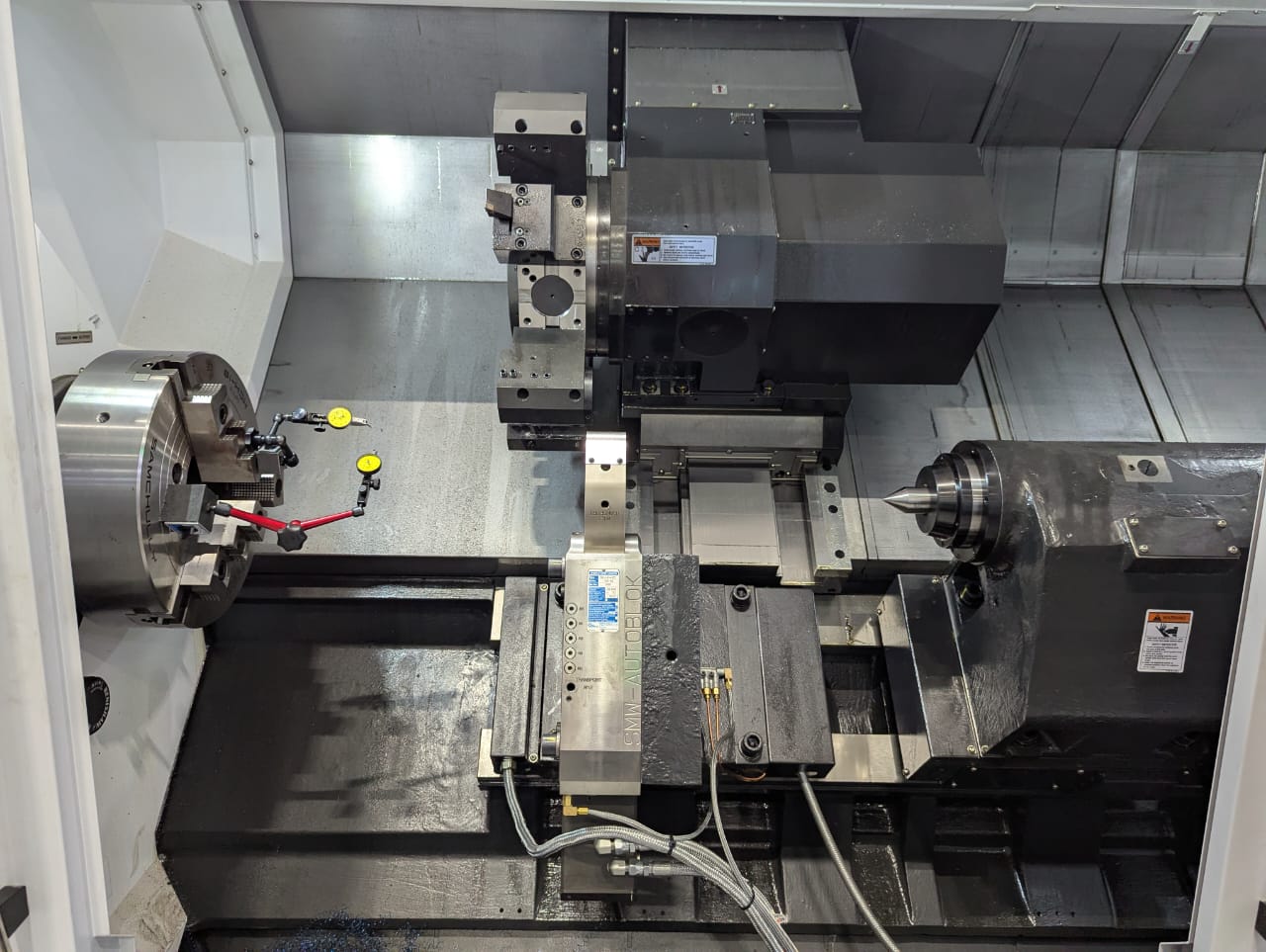

- Интерфейс (предподготовка) для установки люнета;
- Неподвижный люнет;
- Уловитель масляного тумана;
- Увеличение размера патрона и диаметра сквозного отверстия в шпинделе.
|
Параметры: |
DL45M |
|
Макс. ø изделия, установленного над станиной, мм |
775 |
|
Макс. ø изделия, установленного над суппортом, мм |
630 |
|
Макс. диаметр обработки, мм |
620 |
|
Макс. длина обработки, мм |
1 465 |
|
Макс. вес заготовки (в патроне/с задней бабкой), кг |
260/ 410 |
|
Максимальная скорость шпинделя, об/мин |
2 000 |
|
Присоединительный торец шпинделя |
А2-11 |
|
Диаметр отверстия в шпинделе, мм |
132 |
|
Дискретность индексации шпинделя по оси С, град. |
0,001 |
|
Максимальный крутящий момент шпинделя, кгс*м |
300,4 |
|
Стандартный размер патрона, дюйм (мм) |
18” |
|
Мощность двигателя главного шпинделя (непрерывный/30 мин), кВт |
30/37 |
|
Серво двигатели по осям X/Z, кВА |
7/6 |
|
Мощность двигателя приводного инструмента (непрерывный/30 мин), кВА |
7,5/11 |
|
Перемещения по осям X/Z, мм |
350/1530 |
|
Тип направляющих |
BOX Way/ скольжения |
|
Ускоренные перемещения по осям X/Z, м/мин |
20/18 |
|
Тип |
|
|
Макс. кол-во инструмента |
12/ВМТ75 |
|
Сечение инструмента для наружной обработки, мм |
32x32 |
|
Диаметр расточного инструмента, мм |
60 |
|
Время индексации револьверной головки, сек |
0,25 |
|

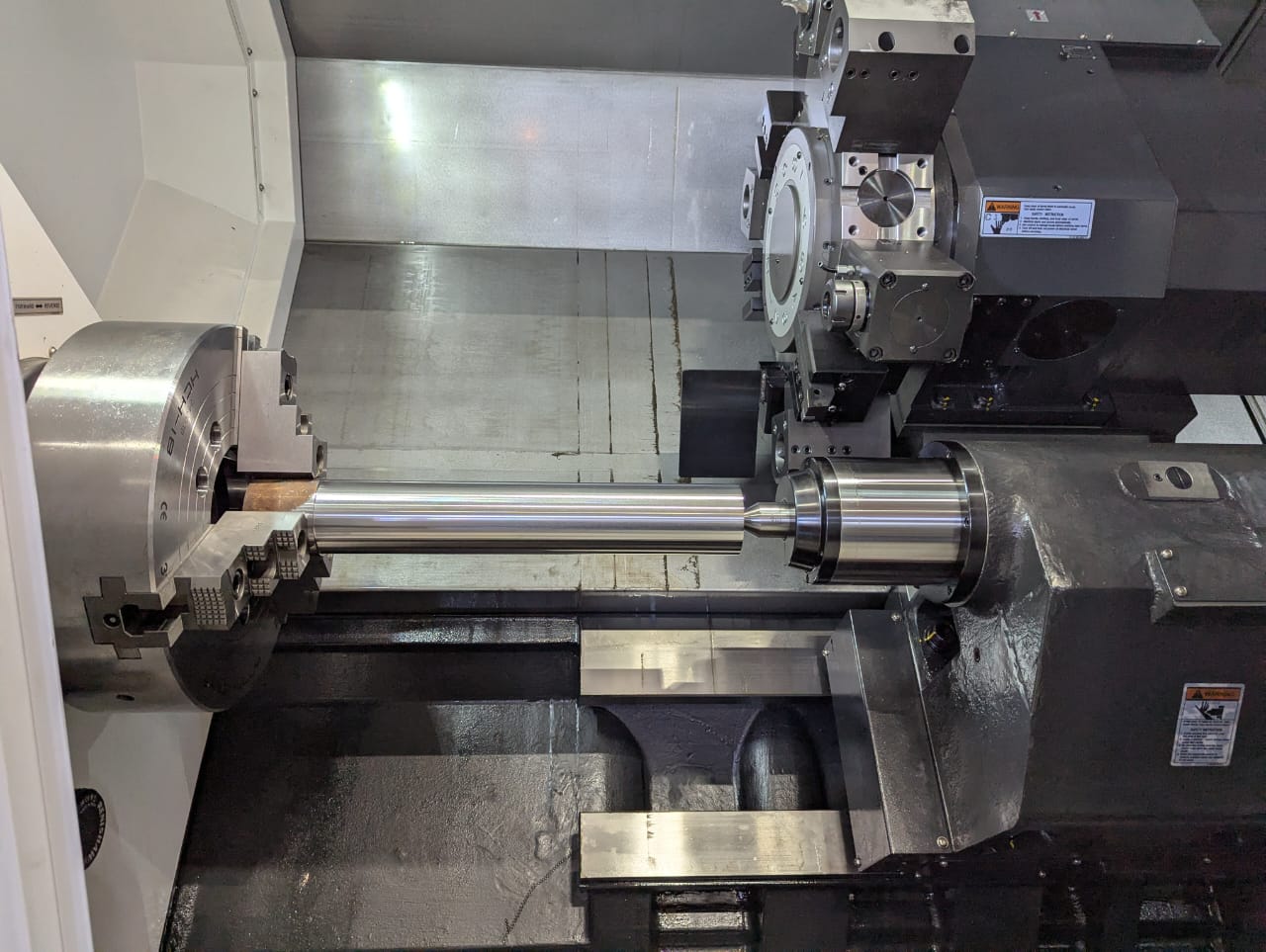

Диаметр пиноли задней бабки, мм |
160 |
|
Конус пиноли задней бабки, МТ |
МТ №5 |
|
Габариты - длина х ширина, мм |
5010х2200 |
|
Высота станка, мм |
2350 |
|
Масса станка, кг |
9200 |
|
Мощность, кВА |
64 |
|
Контроллер ЧПУ |
Fanuc 0i –TF Plus |
