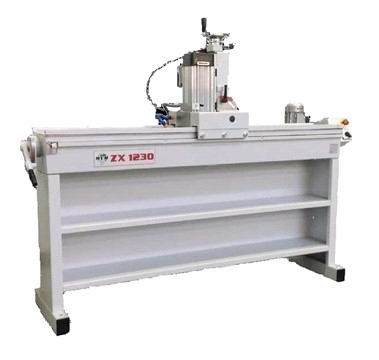

Станок для заточки гильотинных ножей ZX (Б/У)

Область применения

Станок ZX-1000 предназначен для плоского шлифования и финишного полирования сменных ножей из твердого сплава и стали максимальной длиной 1000 мм заточным шлифовальным кругом.

Основные преимущества

• Длина заточки состовляет 1000 мм. Станок укомплектован наклонным при помощи рычага от 0° до 90° столом. Заточной узел мощностью 2 ЛС состоит из моторедуктора 0,33 ЛС перемещения каретки, скорость перемещения фиксированная. Изменение направления хода - механическое. Спуск заточного круга – автоматический. Угол наклона рабочей головки от 0 до 30 градусов.
• Заточной станок оснащен насосом для охлажд.жидкости, гибкой трубой и краном. Регулируемый опрыскиватель распыляет жидкость и охлаждают инструмент во время заточки. Электрические компоненты станка находятся во внешнем распределительном щите

Особенности конструкции

<

Основные компоненты

Станок ZX-1000 предназначен для плоского шлифования и финишного полирования сменных ножей из твердого сплава и стали максимальной длиной 1000 мм заточным шлифовальным кругом. Используется в деревообрабатывающем, металлообрабатывающем производствах и в типографиях для заточки лущильных, дробильных и строгальных ножей.

СТАНИНА

Изготовлена из электросварной стали. После сварки структура подвергается дополнительным обработкам при температуре 650гр., которые гарантируют стабильность и точность в течении долгого времени. Цельные направляющие каретки покрыты спец. полосками из высококачественной темперированной стали.. Насос, через гибкую трубу подаёт жидкость в зону заточки. Регулировка форсунка для опрыскивания осуществляется при помощи крана.

КАРЕТКА

Картека изготовлена из прочного толстостеннго чугуна. После сварки, она полностью нормализируется, для того чтобы снять все приобретённые во время обработки нагрузки. Каретка двигается на направляющих при помощи 6-ти высококачественных регулируемых подшипников. Редуктор с трёхфазным двигателем, фиксированным к станине, активирует каретку и перемещает её при помощи цепи.

ЗАТОЧНОЙ УЗЕЛ

Экстремально прочный заточной наклонный узел укомплектован двухполюсным двигателем, обладет системой автоматического спуска и укомплектован чашечным шлиф. кругом. Особая технология подготовки поверхностей и высокоустойчивые к химическим и механическим влияниям краски, гарантируют высокую устойчивость станка в течении долгого времени к коррозивным эффектам охлаждающей жидкости. Станок поставляется с комплектом ключей, образцом эмульсионного масла, руководством по эксплуатации и выбору заточных кругов. Изготовлен согласно всем европейским нормам безопасности
