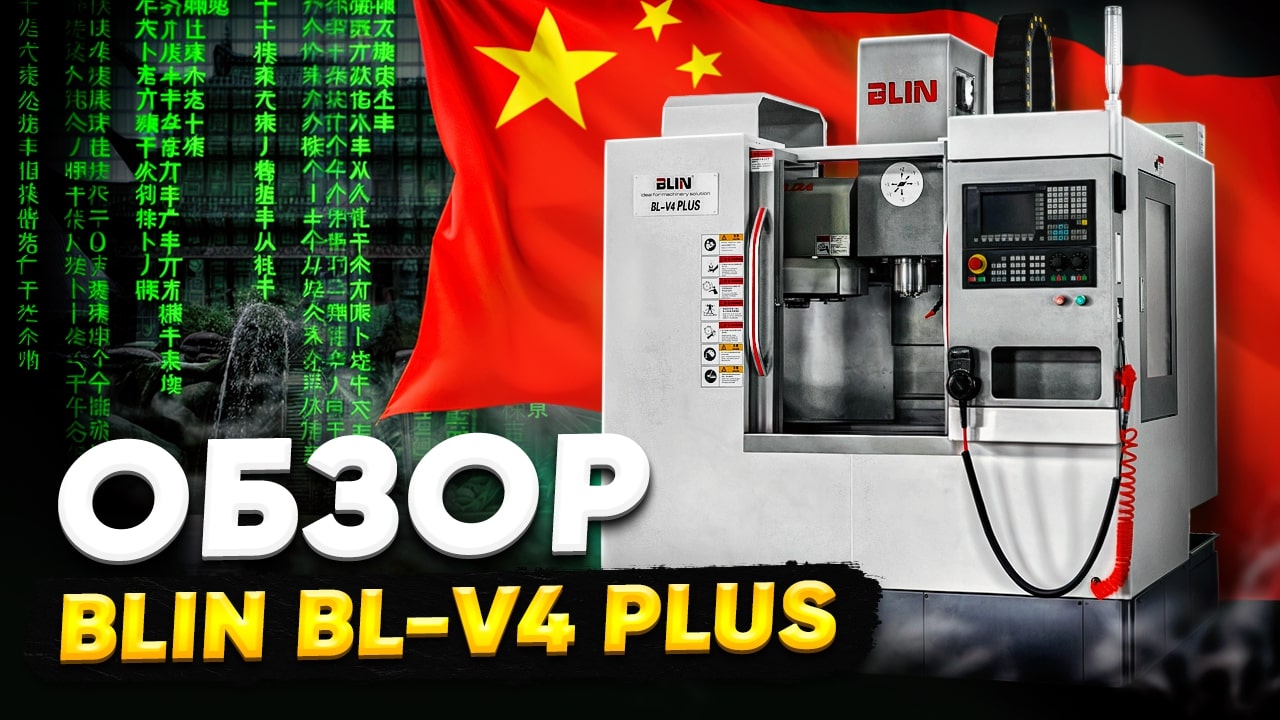

Вертикальный фрезерный обрабатывающий центр BL-V4 PLUS WP1

Назначение

Вертикальный фрезерный обрабатывающий центр BL-V4 PLUS — это современное высокоточное оборудование, предназначенное для комплексной обработки средних и небольших деталей. Он обеспечивает выполнение операций фрезерования, сверления, растачивания и нарезания резьбы с высокой повторяемостью и минимальным временем переналадки. Идеально подходит для предприятий, которым важны компактность, точность и готовность к работе «из коробки».

Область применения

• Мелкосерийное и штучное производство — изготовление деталей для приборостроения, электроники, медицинской техники.
• Производство оснастки и инструмента — фрезерование пресс-форм, штампов, технологической оснастки средних размеров.
• Обработка корпусных и фланцевых деталей в общем машиностроении и автомобилестроении.
• Образовательные и научно-исследовательские учреждения — благодаря простоте управления, полной защите рабочей зоны и наличию обучающих функций в ЧПУ.

Основные преимущества

• Монолитная станина из сплава Mechanite — обеспечивает высокую жесткость, виброустойчивость и долговечность конструкции.
• Высокая точность обработки — позиционирование ±0,005 мм, повторяемость ±0,003 мм благодаря жестким линейным направляющим роликового типа и прецизионным ШВП.
• Гибкая конфигурация шпинделя — ременной привод до 8 000–10 000 об/мин или прямой привод до 12 000 об/мин (опция), мощность от 3,7 до 5,5 кВт.
• Профессиональная система ЧПУ — базовая комплектация с Siemens 808D, опционально — FANUC. Обеспечивает интуитивное управление, широкие технологические возможности и надёжность.
• Полная заводская комплектация — включает системы смазки, охлаждения шпинделя, кондиционер электрошкафа, цепной конвейер для стружки, инструментальный магазин и освещение рабочей зоны.

Особенности конструкции

• Компактные габариты (1830×1870×2120 мм) и вес 2400 кг — легко интегрируется в существующие производственные линии.
• Рабочий стол 800×320 мм с грузоподъёмностью до 200 кг, оснащён Т-образными пазами для надёжного крепления заготовок.
• Линейные направляющие и ШВП увеличенного сечения — ширина направляющих 30 мм по всем осям, диаметр ШВП 32 мм, что обеспечивает высокую динамическую жёсткость.
• Автоматическая система смазки LUBE — равномерное распределение смазочных материалов по направляющим, ШВП и подшипникам.
• Инструментальный магазин на выбор — 12 позиций («зонтик») или 16 позиций («рука») с временем смены инструмента 1,8 сек.

Комплектация cтандартная

• Система ЧПУ SYNTEK 22MA
• MPG маховик
• Шпиндель 12000 об/мин (ременной привод)
• Двигатель шпинделя 5,5 кВт
• Масляное охлаждение шпинделя
• Серводвигатели FANUC по осям X/Y/Z
• Автоматическая смена инструмента на 16 позиции
• Стружечный конвейер цепного типа
• Кондиционер электрического шкафа
• Замок передней двери датчиком, замок боковой двери болтами
• Полностью закрытая рабочая зона
• Система автоматической смазки
• Система охлаждения
• Освещение рабочей зоны станка
• Трехцветная индикаторная лампа
• Пистолет для СОЖ
• Пистолет для сжатого воздуха
• Трансформатор 380В (3 фазы встроенный)
• Выравнивающие опоры
• Комплект инструментов для настройки и обслуживания станка
• Комплект технической документации
• Подготовка по 4 ось
