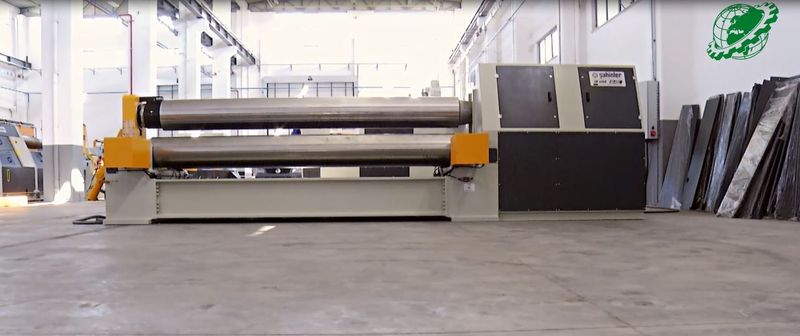

3-х валковые гидравлическая машина для гибки листа большой толщины с линейным перемещением валов Nedmach 3R UHS 30-450

Назначение

Станок Nedmach 3R UHS 30-450 разработан для гибки толстолистовой стали с высокой точностью и эффективностью. Он идеально подходит для предприятий, работающих в сферах тяжёлого машиностроения, энергетики, судостроения и строительства, где требуется формирование габаритных цилиндрических и конических деталей.

Область применения

Этот станок широко применяется при производстве:

• трубопроводов высокого давления;
• резервуаров и ёмкостей;
• элементов несущих металлоконструкций;
• деталей башен для ветрогенераторов;
• корпусных узлов тяжёлой техники.

Основные преимущества

• Максимальная мощность при компактных габаритах: линейное перемещение нижних валов позволяет уменьшить высоту рабочего стола и снизить требования к фундаменту.
• Гибка без подъёма верхнего вала: благодаря широкому раскрытию валов отсутствует необходимость в наклоне верхнего ролика для съёма готовой заготовки.
• Функция пресс-гиба: верхний вал может работать как пуансон, обеспечивая точную калибровку и повторную гибку, аналогично листогибочному прессу.
• Универсальность при гибке конических и цилиндрических форм: возможность перемещения валов по горизонтали повышает качество предварительной гибки даже при малых диаметрах.
• Масштабируемость: подходит как для единичного, так и для серийного производства, включая обработку особо прочных материалов.
• Простота в обслуживании и управлении: интуитивно понятная панель управления и эргономичная конструкция снижают требования к оператору.

Особенности конструкции

• Рабочая длина: 3100 мм
• Диаметры валов: центральный — Ø450 мм, боковые — Ø420 мм
• Мощность главного привода: 52 кВт
• Скорость гибки: 1,5–5 м/мин
• Материал валов: кованая или прокатная сталь SAE 1050 (CK 45–50), закалённая и отполированная
• Приводной откидной торец: для быстрой выгрузки готовых изделий
• Поддержка программного NC-управления: в комплектации предусмотрена возможность автоматизации процесса.

Основные компоненты

Электрооборудование: Telemechanique (Германия), Siemens (Нидерланды).

Комплектация cтандартная

• Кованые или горячекатаные, индукционно-закаленные и полированные стальные валки SAE 1050 (CK 45-50)
• 2-Х скоростная рабочая система
• Приспособление для конической гибки
• Система электронной балансировки
• Тормозная система в стандарте
• Откидной торец с гидравлическим открытием

Комплектация дополнительная

• Кран поддержки листов больших диаметров
• Боковая поддержка листов большого диаметра
• NC Контроллер
