Область применения

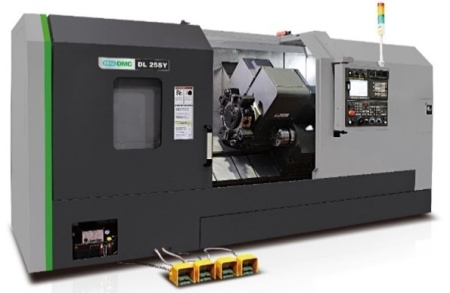

Конструкция токарных обрабатывающих центров с противошпинделем и осью Y DMC серии DL22LMS / DL22LSY / DL25MS / DL25Y / DL25SY обеспечивает высокую производительность и точность как при постоянных тяжелых точениях, так и в случае прерывистой обработки.
Преимущества

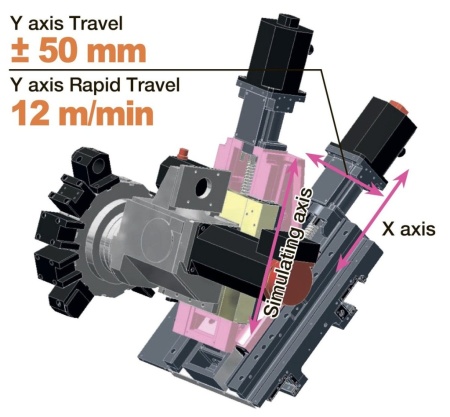

Центр шпинделя и ось Y перпендикулярны оси X. Одновременное управление подачей по осям X, Y, Z, функция оси C и функция круговой интерполяции по осям X/Y позволяют легко обрабатывать заготовки сложной формы с высокой точностью;
Удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание.
Особенности конструкции
Исполнение станины с наклоном под 45° обеспечивает легкий доступ к заготовке в рабочей зоне и эффективное стружкоудаление;
Направляющие скольжения коробчатого типа (Box Way) со специальным покрытием Turcite уменьшают трение и вибрацию. Их конструкция не подвержена деформации даже при тяжелых скоростных режимах резания;
Все поверхности направляющих отшлифованы и имеют антифрикционное покрытие, что позволяет достичь точного расположения узлов и повышенной точности перемещений;
По всем осям ШВП имеют три точки крепления – по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали;
Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары;
Высокоточная двухскоростная коробка передач получила высшую оценку бесшумности по системе JIS. Максимальный крутящий момент достигается на первой ступени коробки;
Коробка передач расположена на расстоянии от шпинделя для достижения наилучших результатов при резании и недопущения передачи вибрации от основного двигателя;
Шпиндель поддерживается высокоточными подшипниками класса P4;
Шпиндельная бабка с высоким коэффициентом отдачи тепла имеет ребристую структуру. Это минимизирует ее деформацию от нагревания и предотвращает изменение точности при повышении температуры;
Встроенный противошпиндель с углом индексации 0,001° позволяет проводить обработку детали с двух сторон без ее переустановки;
Применение револьверной головы с приводным инструментом позволяет выполнять высокоточные токарные операции и операции фрезерования без использования специальной оснастки и с одной установки детали;
Приводной инструмент позволяет выполнять осевое, радиальное сверление и фрезерование, а также операции под углом с помощью приводных угловых блоков;
Ленточный стружкоуборочный транспортер (опция) предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования;
Автоматическое устройство для предварительной настройки инструмента (поставляется в качестве опции) манипуляторного типа с гидроприводом быстро и точно настраивает инструмент, а также позволяет регулировать компенсацию его износа;
Гидравлический неподвижный люнет (опция) – обеспечивает стабильную и точную обработку длинных деталей при тяжелых режимах работы. Быстрая переналадка люнета снижает время простоя и повышает производительность станков;
Централизованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Она оснащена 8,4-дюймовым цветным ЖК-монитором и делает удобной работу оператора с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки;

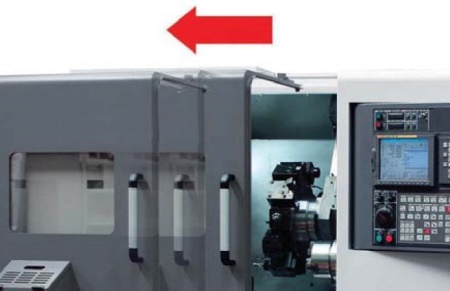

Автоматическая дверь рабочей зоны (поставляемая в качестве опции) открывается и закрывается по команде программы без помощи оператора, а также позволяет автоматически выполнять операции при использовании роботизированного устройства.
Компоненты станка
ЧПУ Fanuc (Япония).
Стандартная комплектация
- ЧПУ Fanuc 0i-TF Plus с USB портом;
- Гидравлический трехкулачковый патрон 8" (10”) для главного шпинделя и 6" (8") для противошпинделя – для моделей DL 22LMS/22LSY (для моделей DL 25MS/25SY/25Y);
- Револьверная голова;
- Кабинетная защита рабочей зоны;
- Система подачи СОЖ;
- Стандартный комплект выравнивающих блоков;
- Комплект мягких кулачков – по 1 шт. на каждый шпиндель;
- Замок двери рабочей зоны;
- Сигнальная лампа;
- Педаль управления патроном;
- Гидравлическая система;
- Трансформатор (380 В, 50 Гц);
- Вспомогательный инструмент;
- Инструкция по эксплуатации на русском языке.
Дополнительные опции
- Стружкоуборочный конвейер;
- Бак для стружки;
- Автоматическая дверь рабочей зоны;
- Улавливатель готовых деталей;
- Кондиционер электрошкафа;
- Увеличения давления подачи СОЖ 3 или 5 Бар;
- Маслоотделитель (масляный скимер);
- Пистолет подачи СОЖ;
- Пневмопистолет (подача сжатого воздуха);
- Регулировка усилия зажима патрона (мин. и макс);
- Интерфейс подключения пруткового податчика;
- Карта памяти на 1 Гб + PCMCI-адаптер.
|
Параметры |
DL22LMS |
DL22LSY |
DL25MS |
DL25SY |
DL25Y |
|
Макс. ø изделия, установленного над станиной, мм |
550 |
710 |
|||
|
Макс. ø изделия, установленного над суппортом, мм |
360 |
410 |
580 |
||
|
Макс. диаметр точения, мм |
280 |
400 |
|||
|
Макс. длина обработки, мм |
500 |
1000 |
|||
|
Максимальная скорость главного шпинделя, об/мин |
4 000 |
3 500 |
|||
|
Присоединительный торец главного шпинделя |
А2-6 |
А2-8 |
|||
|
Диаметр отверстия в главном шпинделе, мм |
76 |
86 |
|||
|
Дискретность индексации главного шпинделя по оси С1, град. |
0,001 |
||||
|
Максимальный крутящий момент главного шпинделя, кгс*м |
45 |
18,4 |
35,7 |
|
|
|
Размер стандартного патрона главного шпинделя, дюйм |
8" |
10" |
|||
|
Мощность двигателя шпинделя (непрерывный/30 мин), кВт |
11/15 |
15/18,5 |
18,5/22 |
||
|
Максимальная скорость противошпинделя, об/мин |
6 000 |
4 000 |
- |
||
|
Присоединительный торец противошпинделя |
А2-5 |
А2-6 |
- |
||
|
Диаметр отверстия в противошпинделя, мм |
40 |
76 |
- |
||
|
Дискретность индексации противошпинделя по оси С1, град. |
0,001 |
- |
|||
|
Максимальный крутящий момент противошпинделя, кгс*м |
6 |
14 |
- |
||
|
Размер стандартного патрона противошпинделя, дюйм |
6" |
8" |
- |
||
|
Мощность двигателя противошпинделя (непрерывный/30 мин), кВт |
5,5/7,5 |
7,5/11 |
- |
||
|
Серво двигатели по осям X/Z/В/Y, кВт |
3/3/3/- |
3/3/3/1,6 |
3/3/3/- |
3/3/3/2,5 |
3/3/-/2,5 |
|
Мощность двигателя приводного инструмента (непрерывный/30 мин), кВт |
3,7/5,5 |
1,1/3,7 |
3,7/5,5 |
5,5/7,5 |
5,5/7,5 |
|
Перемещения по осям X/Z/В/Y, мм |
190/550/580/- |
190/550/580/±55 |
220/1050/940/- |
220/1050/940/±55 |
220/1050/-/±55 |
|
Тип направляющих |
скольжения |
||||
|
Ускоренные перемещения по осям X/Z/В/Y, м/мин |
24/24/24/- |
24/24/24/10 |
20/24/16/- |
20/24/16/10 |
20/24/-/10 |
|
Тип |
Серво |
||||
|
Макс. кол-во инструмента |
12/BMT55 |
||||
|
Сечение инструмента для наружной обработки, мм |
25x25 |
||||
|
Диаметр расточного инструмента, мм |
40 |
||||
|
Время индексации револьверной головки, сек |
0,15 |
||||
|
Габариты - длина х ширина, мм |
3320х1600 |
3320х1780 |
4100х2000 |
3320х1600 |
3320х1600 |
|
Высота станка, мм |
2050 |
2200 |
2200 |
2200 |
2200 |
|
Масса станка, кг |
4500 |
4660 |
7500 |
7800 |
7800 |
|
Мощность, кВА |
38 |
54 |
43 |
47 |
40 |
|
Контроллер ЧПУ |
Fanuc 0i – TF Plus |
||||
