На складе
Область применения
Наклонная станина; Задняя бабка; Линейные направляющие; 3-х кулачковый гидравлический патрон; Револьверная головка.
Дополнительные опции
 |

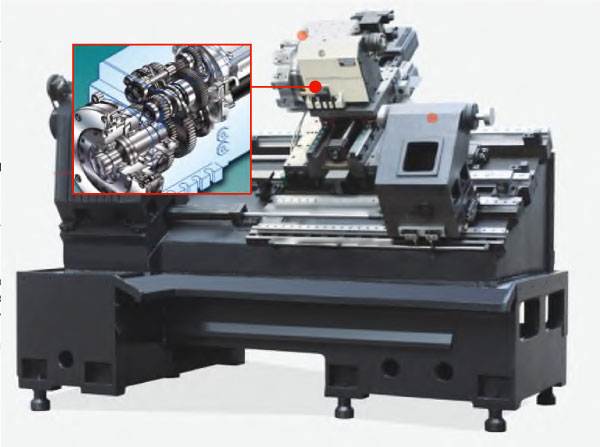

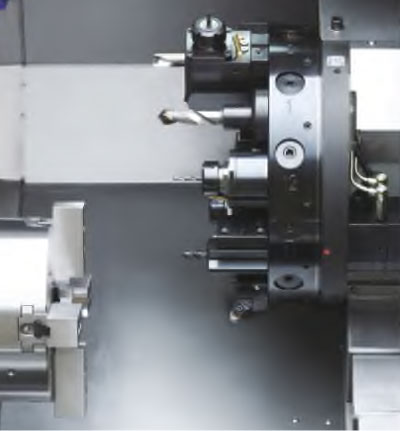

Револьверная головка Стандартная 8-позиционная и дополнительная 12 -позиционная револьверная головка. Трех-составная плоско-зубчатая муфта позволяет индексировать инструментальный диск, не выдвигая его. Также она обеспечивает высокую точность и жёсткость фиксации. Двух-направленное вращение обеспечивает наименьшее время индексирования и, благодаря этому, уменьшает время простоя, ускоряет смену инструмента и делает цикл обработки детали более коротким. |
 |

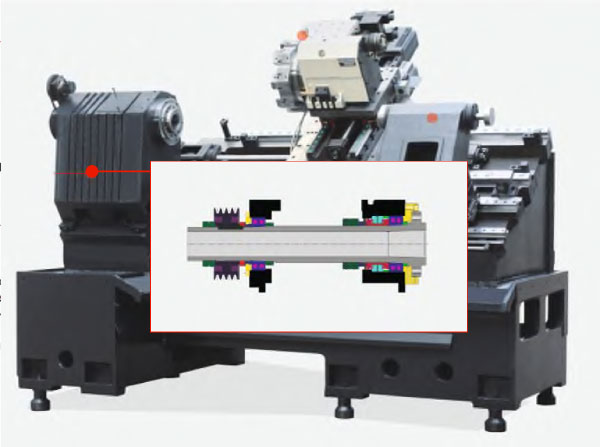

Особенности револьверной головки Доступны стандартный шпиндель или устанавливаемый в качестве опции картриджный шпиндель. Передняя бабка и главный шпиндель разрабатываются, а затем собираются и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двух-рядным роликовым подшипником и двух-рядным радиально-упорным шариковым подшипником, сзади установлен двух-рядный роликовый подшипник. Вместе они превосходно сочетают в себе скорость и жесткость. |
 |
Сочетание жесткости и скорости Доступны стандартный шпиндель или устанавливаемый в качестве опции картриджный шпиндель. Передняя бабка и главный шпиндель разрабатываются, а затем cобираются и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двух-рядным роликовым подшипником и двух-рядным радиальноупорным шариковым подшипником. Cзади установлен двух-рядный роликовый подшипник. Вместе они превосходно сочетают в себе скоростность. |
 |

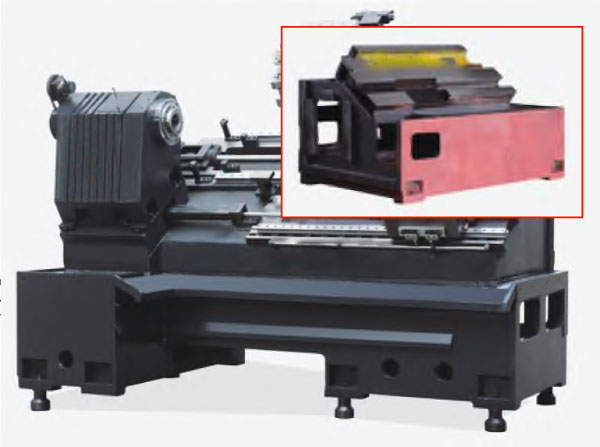

Сверхпрочная чугунная станина и компоненты Передняя бабка, револьверная головка и задняя бабка на наклонной станине размещены на одной плоскости, что значительно улучшило надежность станка. Станок является значительно более точным по сравнению со станками у которых передняя и задняя бабка расположены горизонтально на оси Z, а ось X и револьверная головка расположены под наклоном. Также при данной конструкции значительно увеличивается жёсткость. Сверхпрочное основание компенсирует вибрации и колебания. Линейные направляющие двигаются во всех направлениях по одной плоскости, обеспечивая скорость и точность обработки. Снижено потребление энергии, т.к. нет необходимости в дополнительных регулировках. Основание и станина в STL6, SL6, STL8, SL8, представлены цельным литьем моноблочного типа. |
 |
Программируемая гидравлическая задняя бабка Широко расставленные линейные направляющие со сверхпрочными цилиндрическими роликами сочетают в себе жёсткость, точность и скорость. Корпус задней бабки прикреплен к штоку, автоматически управляемому при помощи гидравлики. Это значительно уменьшает время на установку. В сравнении с ручной задней бабкой, время на установку уменьшилось на 90%! |
| Параметры | STL6 | STL8 / STL8-II | STL8 Plus | STL10 | STL12 | STL12 | |||||||||
| Размер патрона | 6”, 8” * | 8”, 10” * | 8”, 10” * | 10”, 8” * | 12”, 15” * | 15” | |||||||||
| Максимальный диаметр над станиной, мм | 400 | 420 | 500 | 500 | 550 | 650 | |||||||||
| Максимальная длина заготовки, мм | 300 | 450 / 500 | 400 / 750 | 750 / 1000 | 750 / 1000 | 1320 | |||||||||
| Максимальный диаметр над суппортом, мм | 200 | 210 | 280 | 270 | 290 | 500 | |||||||||
| Диаметр канала главного шпинделя, мм | 48 | 55* | 62* | 62* | 75* | 62 | 75* | 81 | 62* | 105 | 105* | 120* | 105 | 120* | |
| Максимальный диаметр прутка, мм | 40 | 46* | 52* | 52* | 65* | 52 | 65* | 70 | 52* | 91 | 91* | 110* | 91 | 110* | |
| Тип передней части шпинделя | А2-5 | А2-5* | А2-6* | А2-6* | А2-8* | А2-6 | А2-8* | А2-8 | А2-6* | А2-11 | А2-8* | А2-11* | А2-8 | А2-11* | |
| Максимальная частота вращения, об./мин. | 3000 4500* | 4000* 5000* | 2000* 3500* 4000* |
2000* 3500* 4000* |
1600* 3000* |
2000 3500* 4000* |
1600* 3000* |
1600 2500* | 2000* 3500* | 1000 | 1800* | 1000* | 1800 | 1000* | |
| Мощность главного шпиндельного серводвигателя, кВт. | 5,5 / 7,5 | 7,5 / 11 | 7,5 / 11 | 7,5/11 11 / 15* |
11/15 15 / 18* |
15 / 18 22 / 30* |
|||||||||
| По оси X, мм | 155 | 180 | 265 | 280 | 280 | 280 | |||||||||
| По оси Z, мм | 300 | 450 / 500 | 400 / 750 | 750 / 1000 | 750 / 1000 | 1500 | |||||||||
| Быстрая подача X/Z, м/мин. | 18 / 20 | 15 / 20 | 15 / 20 | 15 / 20 | 15 / 20 | 15 / 20 | |||||||||
| Количество инструментов | 8 (12*) | 8 (12*) | 8 (12*) | 8 (12*) | 8 (12*) | 8 (12*) | |||||||||
| Размер державки призматического инструмента, мм | 20х20, (16х16*) | 25х25, (20х20*) | 25х25, (20х20*) | 25х25 | 25х25 | 32х32 | |||||||||
| Тип направляющих | Гидравлическая, (Лин. Напр.*) | Гидравлическая, (Лин. Напр.*) | Гидравлическая, (Лин. Напр.*) | Гидравлическая, (Лин. Напр.*) | Гидравлическая, (Лин. Напр.*) |
Лин. Напр. | |||||||||
| Конус пиноли задней бабки | МТ-4 | МТ-4 | МТ-4 | МТ-5 | МТ-5 | МТ-5 | |||||||||
| Ход пиноли задней бабки, мм | 80 | 80 | 0 | 0 | 0 | 0 | |||||||||
| Ход задней бабки, мм | 300 | 450 / 500 | 400 / 750 | 100-750 / 1000 | 100-750 / 1000 | 100 — 1500 | |||||||||
| Угол наклона станины | 35˚ | 35˚ | 35˚ | 35˚ | 35˚ | ||||||||||
| Тип направляющих | Лин. Напр. | Лин. Напр. | Лин. Напр. | Лин. Напр. | Лин. Напр. | Лин. Напр. | |||||||||
| Размеры обрабатывающего центра, мм | 2130х1450х1600 | 2600 / 2800 х1720х1775 | 2650 / 3050 х1850х1830 | 3200 / 3500 х1900х2000 | 3200 / 3500 х1900х2000 |
4010х1900х2000 | |||||||||
| Вес нетто, кг. | 2500 | 3300 / 3400 | 3400 / 4200 | 5000 / 5800 | 5200 / 6000 | 9500 | |||||||||
