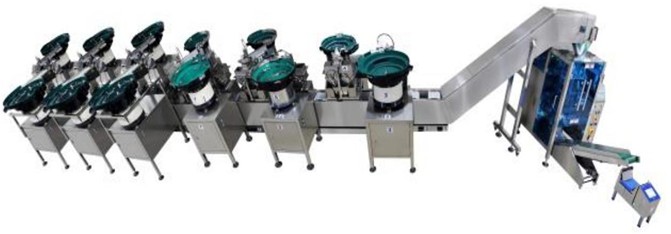

Автоматическая линия упаковки фурнитуры HCM PACKING MK-420 LS10 (10 вибро-чаш)

Автоматическая линия упаковки фурнитуры HCM PACKING MK-420 LS10 (10 вибро-чаш)

Все характеристики

Преимущества:

Этот станок можно приобрести с компенсацией до 50% от государства

Можно приобрести в Trade-in

Гарантия лучшей цены на рынке! Найдёте дешевле - сделаем скидку!

Гарантия на 12 месяцев

Все виды лизинга

Сервисная поддержка

Доставка по всей РФ

Описание

Характеристики

Окупаемость

Лизинг

Видео

Отзывы

Файлы

Область применения

Станок предназначен для автоматической сортировки и упаковки средних и мелких метизов и фурнитуры. Обеспечивает высокоскоростную и прецизионную фасовку разнообразных изделий в готовые пакеты. Применение станка позволяет полностью автоматизировать процесс, исключив ручной труд, что приводит к значительной экономии на затратах на персонал и стопроцентному устранению ошибок человеческого фактора.

Оборудование универсально и может быть интегрировано в любое производство, требующее высокоскоростной и точной упаковки фурнитуры. Наиболее востребовано на мебельных предприятиях и фабриках по производству метизов любого масштаба — от мелких мастерских до крупных промышленных комплексов.

Элементы конструкции

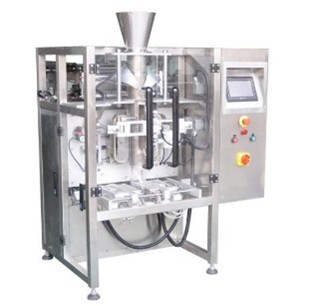

Автоматическая упаковочная машина

Компьютерная система управления на базе ПЛК с человеко-машинным интерфейсом (HMI); сенсорный экран делает управление простым и наглядным.
Точное позиционирование благодаря сервосистеме подачи пленки; отличные общие характеристики машины и высокое качество упаковки.
Сведение потерь к минимуму за счёт полностью автоматической функции аварийной сигнализации и защиты.
Оснащено дозатором для автоматического выполнения всех процессов упаковки: дозирование, подача, наполнение, изготовление пакета и т.д.
Форма изготовления пакета: машина может производить пакеты типа «подушка» (пакет-саше) и стоячие пакеты в соответствии с требованиями заказчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр	Значение / Описание
Производительность	10-50 пакетов/мин
Диапазон счета	1-10000 шт.
Размер пакета	(Д)50-300мм × (Ш)80-200мм
Макс. ширина пленки	420 мм
Тип запайки	Продольный шов (сзади)
Мощность	2.5 кВт
Вес нетто	450 кг
Напряжение	220В, 380В / 50Гц / 60Гц
Упаковочные материалы	Бумага/ПЭ, Полиэстер/алюминиевая фольга/ПЭ, нейлон/полиэтилен, чайная фильтровальная бумага и др.
Габаритные размеры	(Д)1400 × (Ш)970 × (В)1700 мм

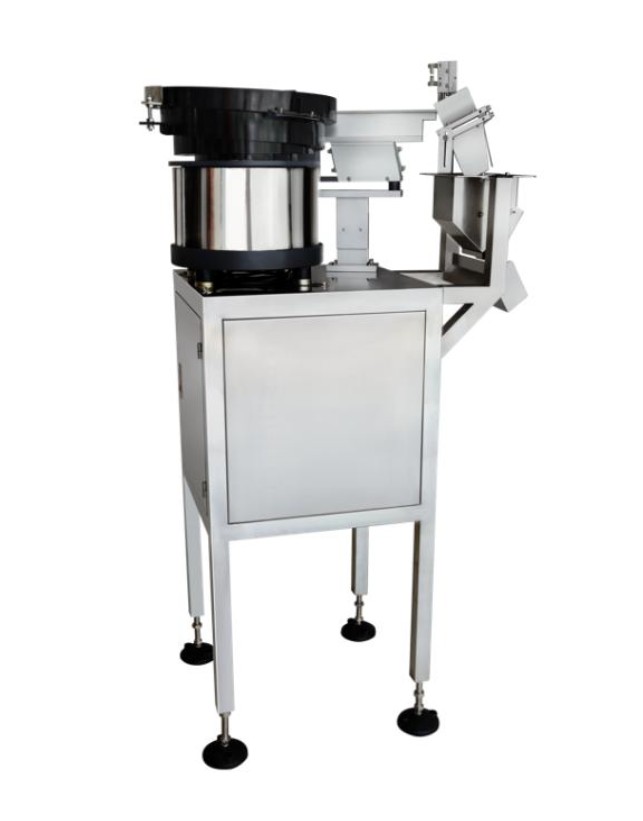

Платформа

MK-420 Вибро-чаша+ Платформа + Оптоволоконный датчик Keyence с кронштейнами + Частотный преобразователь (ПЧ)

Разгрузочный конвейер 7,5 метра

Конструкция из нержавеющей стали толщиной 1,5 мм с двойной цепной передачей обеспечивает более стабильную работу и увеличенный срок службы.

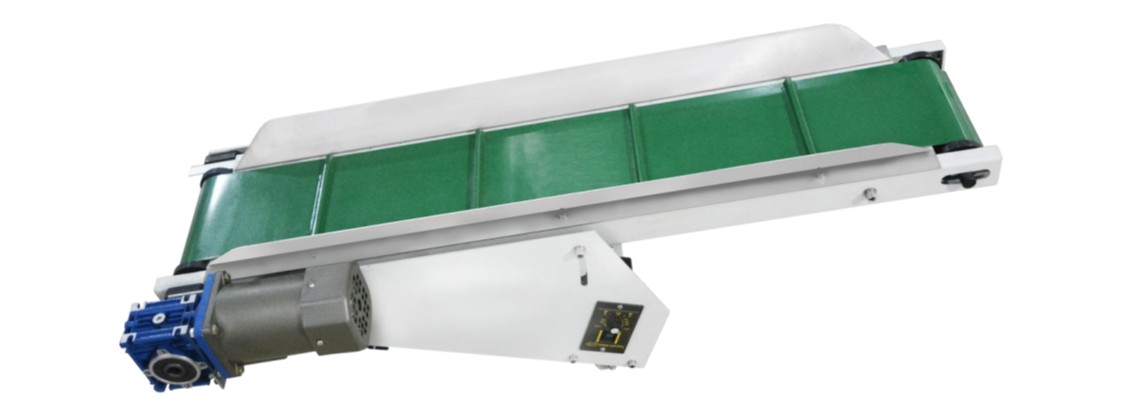

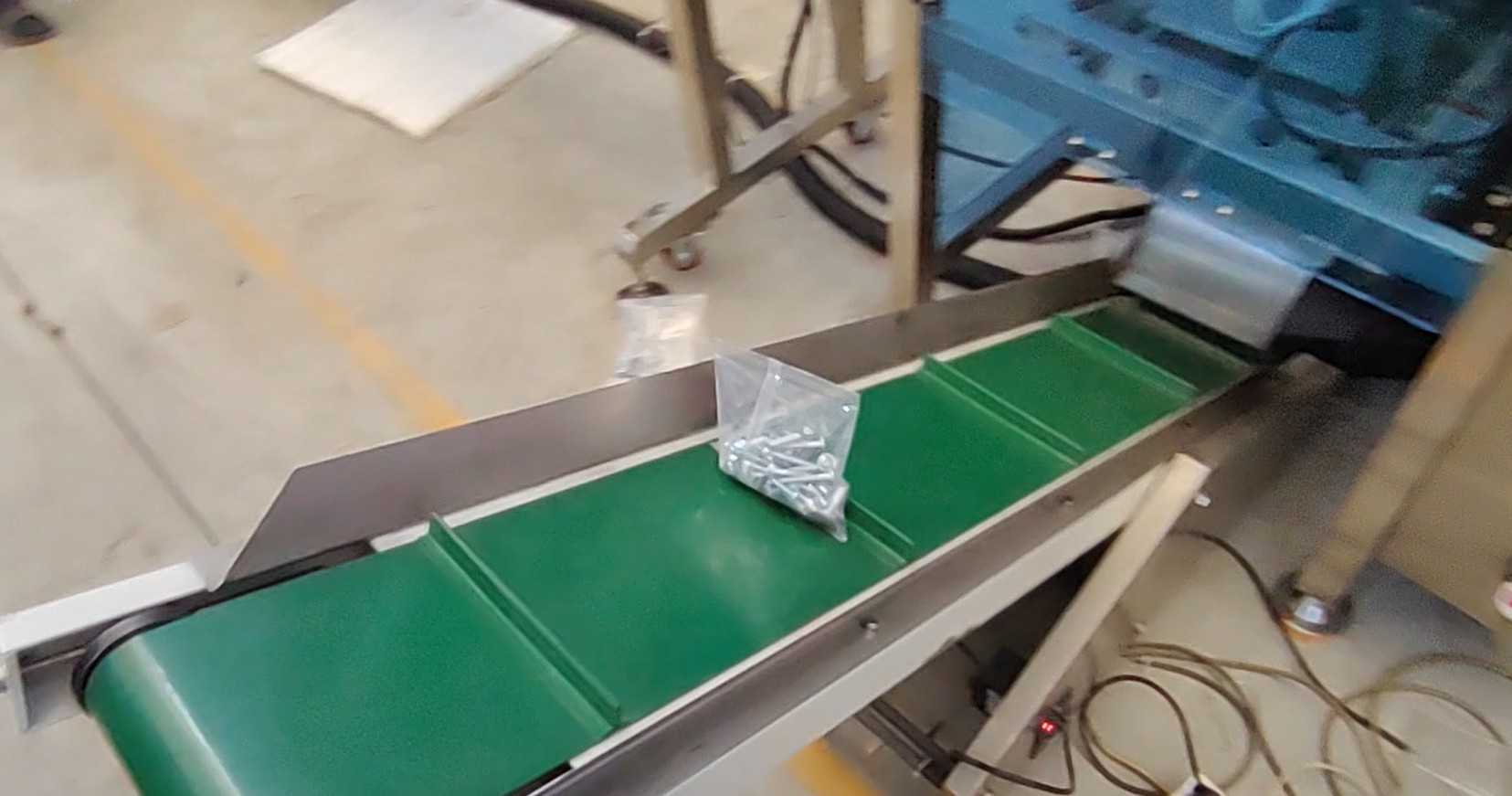

Основной конвейер

Машина может подавать упакованные готовые пакеты на устройство послеупаковочного контроля или на упаковочный стол.

Диапазон регулировки по высоте: 45 см
Скорость подачи: 30 м/мин
Напряжение и мощность: 220 В / 45 Вт

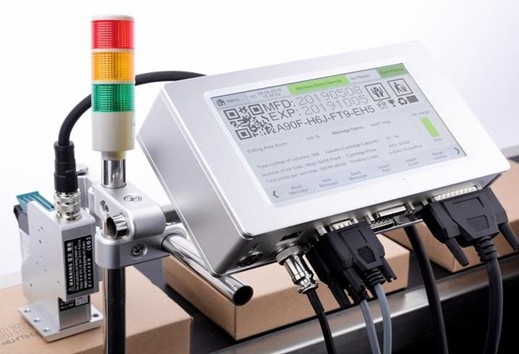

Интеллектуальный принтер

Возможность сверхбыстрой печати (отклик < 10 мс) для групп переменных данных. Содержание печати: Многоязычные шрифты, коды GS1 DataMatrix, динамические QR-коды для прослеживаемости, штрихкоды, графика, серийные номера, дата, смена, счетчик, переменные данные из БД, печать данных в реальном времени через сетевой или последовательный интерфейс.

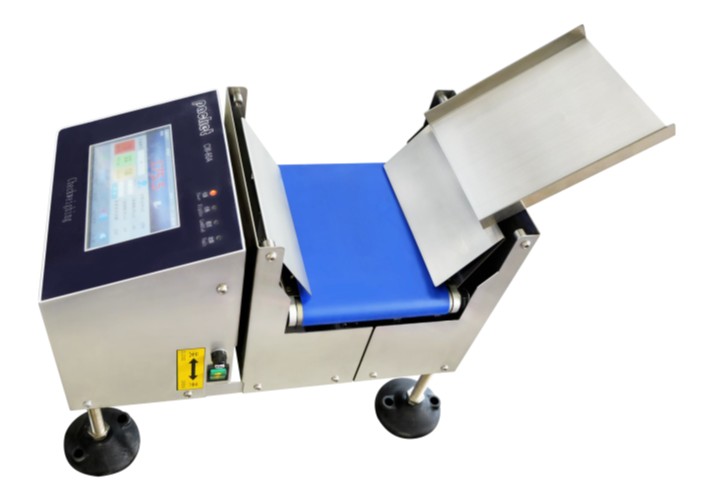

Контрольное взвешивание

Параметр	Значение / Описание
Контроллер	Весовой контроллер SimonPAK, 7-дюймовый OLED-дисплей с поддержкой английского и китайского языков
Датчик	Высокоточный сенсор SimonPAK
Дисплей	Сенсорный экран
Двигатель	Бесщеточный, мощность 100 Вт
Материал рамы	Алюминиевый профиль + защитный кожух из нержавеющей стали
Макс. вес	500 г
Точность отображения	±0.5 г
Скорость ленты	400 м/мин
Размеры конвейерной ленты	220 мм (длина) x 150 мм (ширина)
Регулировка высоты	300 ± 50 мм
Управление	Промышленный встраиваемый компьютер и ОС реального времени
Весовые зоны	Перевес, норма, недовес (функция сортировки на 4 секции требует внешней конструкции и отдельной конфигурации)
Питание	220 В перем. тока, 50 Гц
Примечание	Точность взвешивания указывается для 3-х уровней в определенных условиях (вибрация, помехи и т.д.) и напрямую зависит от условий на объекте

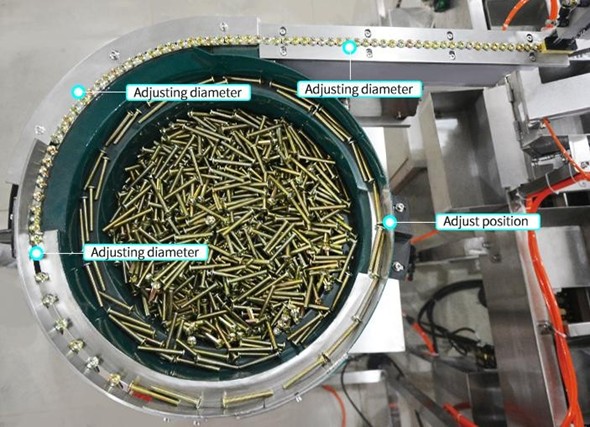

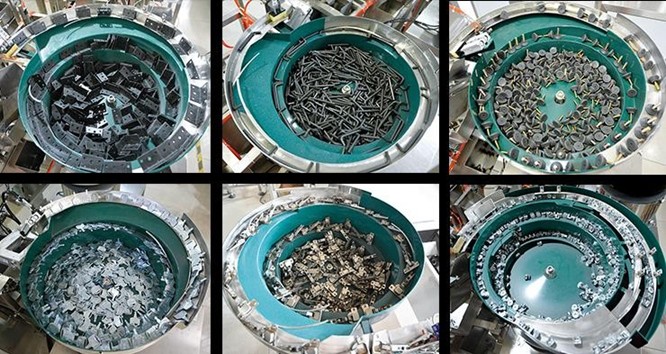

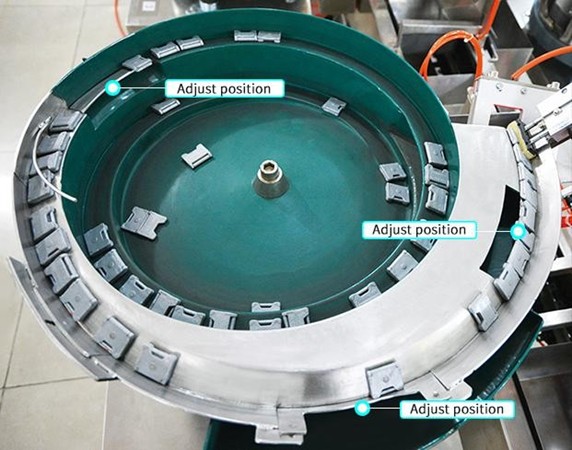

Вибро-чаши с плоской траекторией

Вибро-чаши, специально разработанные для упаковочных машин, совместимы с различными типами крепежа и значительно повышают точность дозирования.

Подходит для саморезов, шурупов, диодов и сыпучих материалов.
Материалы не склонны к застреванию.
Быстрая смена производства.
Количество в упаковке регулируется в широком диапазоне: от 1 до 1000 штук.
Наличие специального порта для очистки лотка от материалов.
Диапазон регулировки под размер шурупа: до 5 мм.

Вибро-чаши V-образного типа

Предназначен для работы с блочными и цилиндрическими материалами.

Преимущества:

Сверх широкая совместимость.
Количество в упаковке регулируется в диапазоне от 1 до 500 штук.
Высокая точность и низкий уровень шума.
Высокая скорость перенастройки (до 3 секунд на изменение количества).
Замена оснастки под другой тип продукта занимает 2 минуты (лоток оборудован выходом для очистки).
Низкие требования к качеству материалов (например, пластиковые детали с заусенцами), что полностью исключает заторы. Чем выше требуемая производительность, тем стабильнее работа.

Специальные вибро-чаши для продуктов сложной формы

Вибро-чаши, специально спроектированные для нестандартных материалов специфической формы. Для продуктов различной формы предусмотрена индивидуальная конструкция вибро-чаши. При ограниченном бюджете мы рекомендуем ручную подачу продуктов.

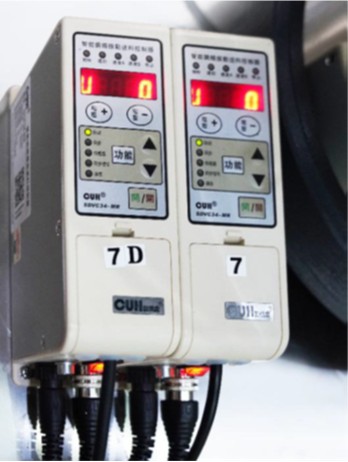

Автоматический частотный контроллер вибро-чаши

Стабильная работа при любой загрузке: Обеспечивает плавную и стабильную работу вибро-чаши независимо от количества материала на нем.
Высокая точность счетчика: Повышает точность подсчета деталей.
Снижение уровня шума: Уменьшает шум во время работы по сравнению с обычными контроллерами.

Комплектация cтандартная


Компонент / Параметр	Бренд / Производитель	Примечание / Уточнение
ПЛК (PLC)	Yonghong	Тайвань
Сенсорный экран (HMI)	Samkoon
Терморегулятор	Yuyao	г. Юйяо, пров. Чжэцзян, Китай
Оптический датчик	Keyence	Япония
Пневмоцилиндр	AirTac	Тайвань
Сервопривод / Драйвер	YAKO
Пускатель (Контактор)	Chint (Zhejiang Zhengtai)	пров. Чжэцзян, Китай
Твердотельное реле (ТТР)	AirTac	Тайвань
Редуктор	JSCC
Двигатель подачи пленки	Xiamen Jingyan	г. Сямэнь, Китай
Вибро-чаши	Высококачественные предприятия Тайваня
Частотный преобразователь	CUH	Китай (высокий класс)

Образцы продукции
