Область применения
Автоматы продольного точения NINGBO BLIN MACHINERY серии CSL предназначены для обработки прутков диаметром до 12/20/25/32/36 мм из различных металлических материалов - от цветных сплавов до труднообрабатываемых сталей. В качестве зажима прутка используется цанговый патрон. Оснащение приводными инструментами позволяет обрабатывать фасонные поверхности и производить контурную фрезеровку. Станки эффективны как на крупносерийных производствах, так и на малых и средних предприятиях.
Основным отличием автоматов продольного точения от токарных станков и автоматов является использование подвижной шпиндельной бабки, которая производит продольную подачу заготовки вдоль оси шпинделя.
В серии CSL представлено 6 моделей, отличающихся инструментарием - количеством приводных/неприводных инструментов:
- CSL123
- CSL203
- CSL205
- CSL265
- CSL325
- CSL326.
Преимущества
- Широкий спектр операций на радиусных поверхностях.
- Высокая производительность и точность обработки.
|
|
|
|
Особенности конструкции

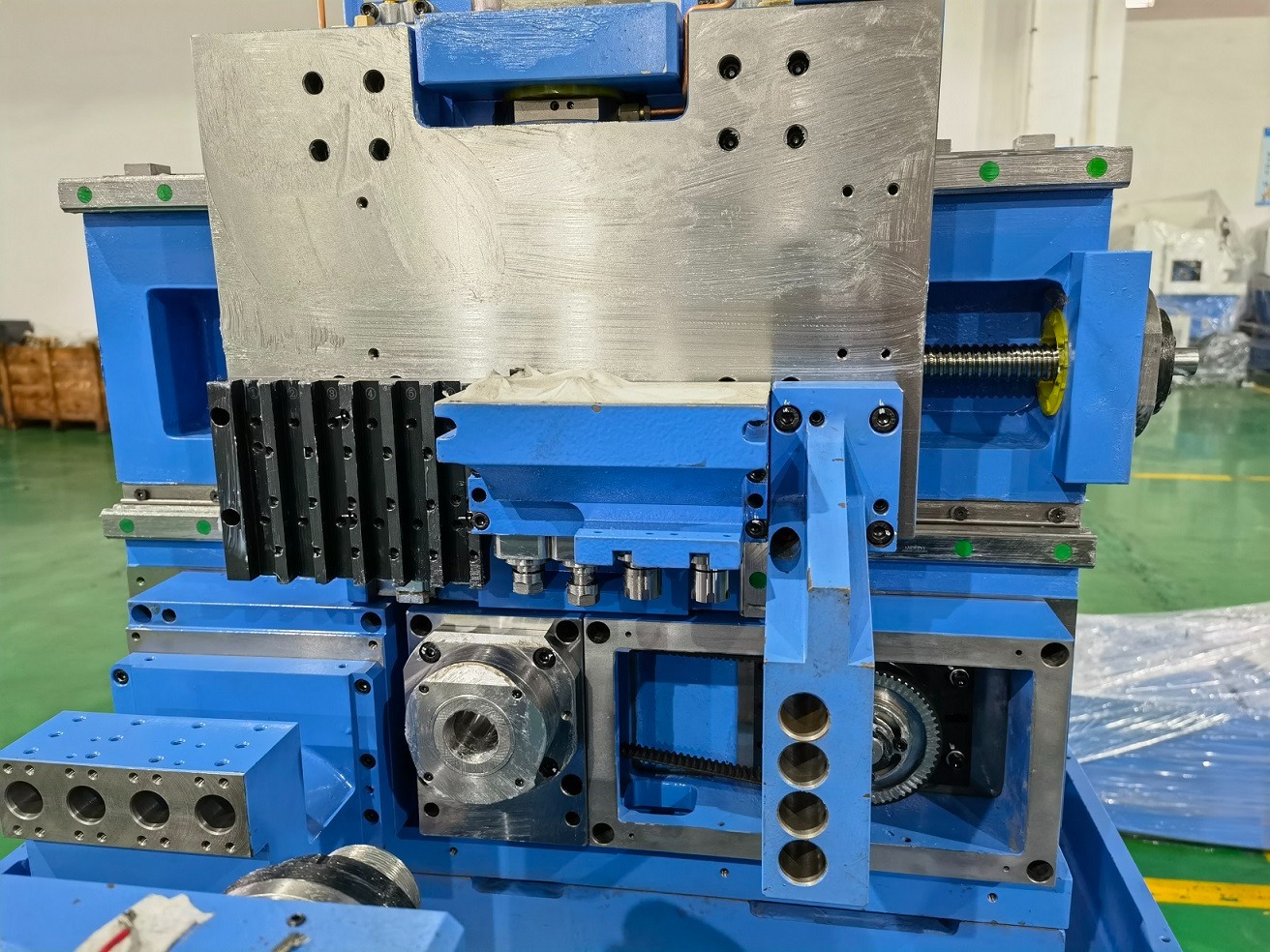

Монолитная станина из сплава «Mechanite», обладающего отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но и его виброустойчивость. Вибрации от динамических нагрузок гасятся в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников шпинделя класса P4 NSK (Япония), на которых базируется шпиндель и инструментальный суппорт.
Высокоточное позиционирование обеспечивает ШВП HIWIN (Тайвань).

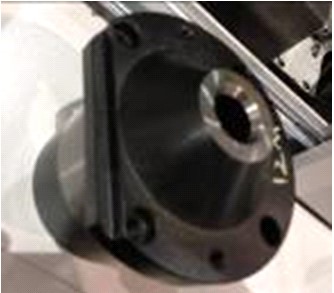

Неподвижная (фиксированная) направляющая втулка является компонентом фиксированной люнетной цанги и используется для обработки прутковых заготовок диметром менее 4 мм, а также для обработки материалов из латуни.
Фиксированная люнетная цанга не вращается и имеет меньшую длину, чем вращающаяся люнетная цанга. Трение между люнетной цангой и заготовкой незначительно, так как площадь контакта минимальна. Использование неподвижной направляющей втулки увеличивает длину обработки и уменьшает необрабатываемый остаток.

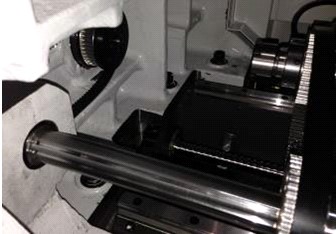

Вращающаяся направляющая втулка (опция) является компонентом вращающейся люнетной цанги, которая обеспечивает дополнительную точку опоры для повышения жесткости при обработке.

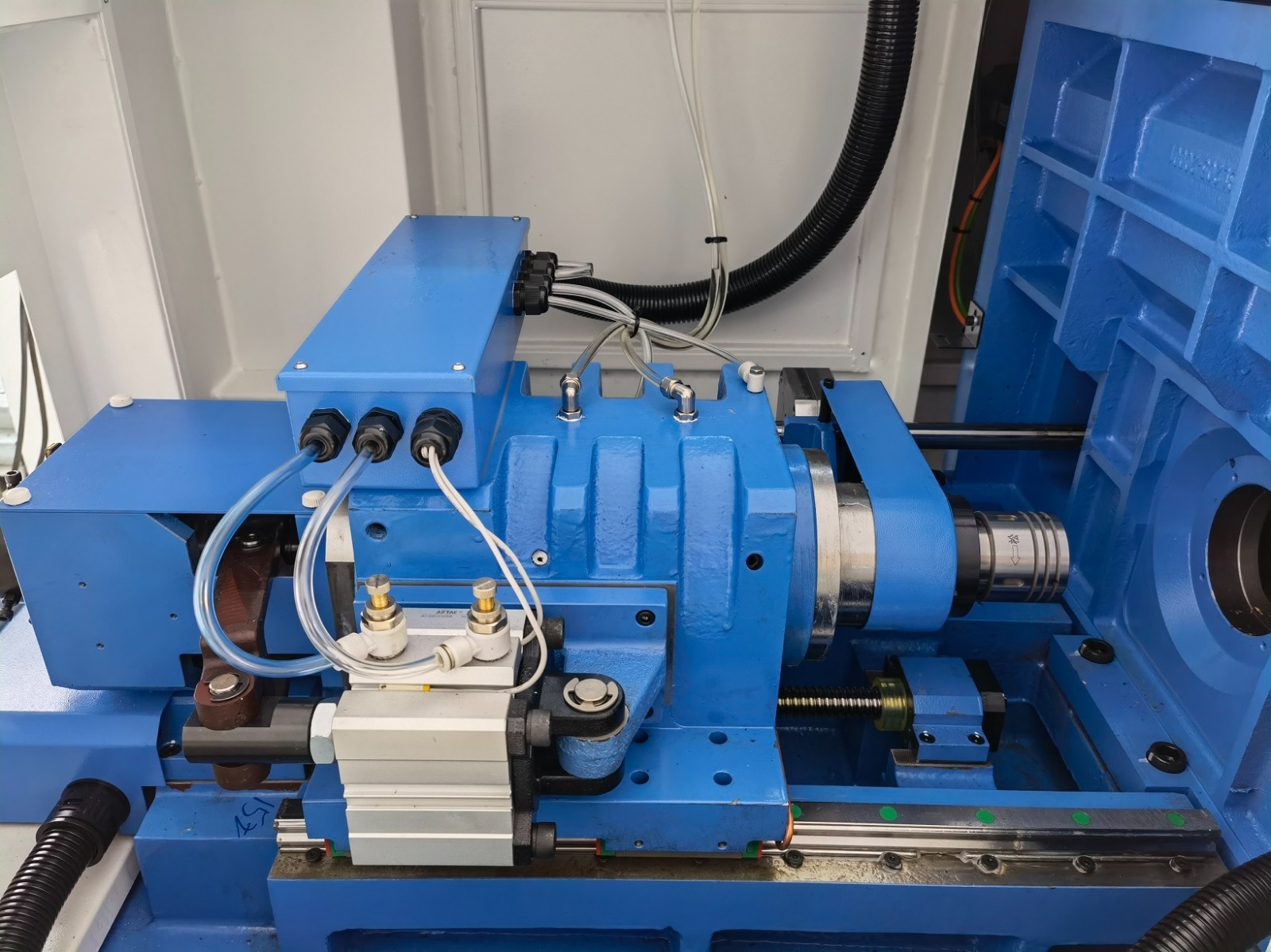

В автоматах продольного точения главный шпиндель является подвижным узлом, перемещающимся по оси Z. Главный шпиндель производит закрепление прутковой заготовки в цанговом патроне и осуществляет ее подачу в рабочую зону, проходя через люнетную цангу.
Такая конструкция является главной особенностью станков данного типа и позволяет производить обработку длинных деталей с высокой точностью и жесткостью. Люнетная цанга приводится в движение с помощью ременной передачи от главного шпинделя, синхронизируя вращение через редуктор 1:1.
Компоненты станка
- Система ЧПУ, SYNTEC (Тайвань);
- Приводы, SYNTEC (Тайвань);
- Электро-серво шпиндель, TAIWAN (Тайвань);
- ШВП, HIWIN (Тайвань);
- Направляющие, HIWIN (Тайвань);
- Подшипники шпинделя, NSK P4 class (Япония);
- Система смазки, HERG (Япония);

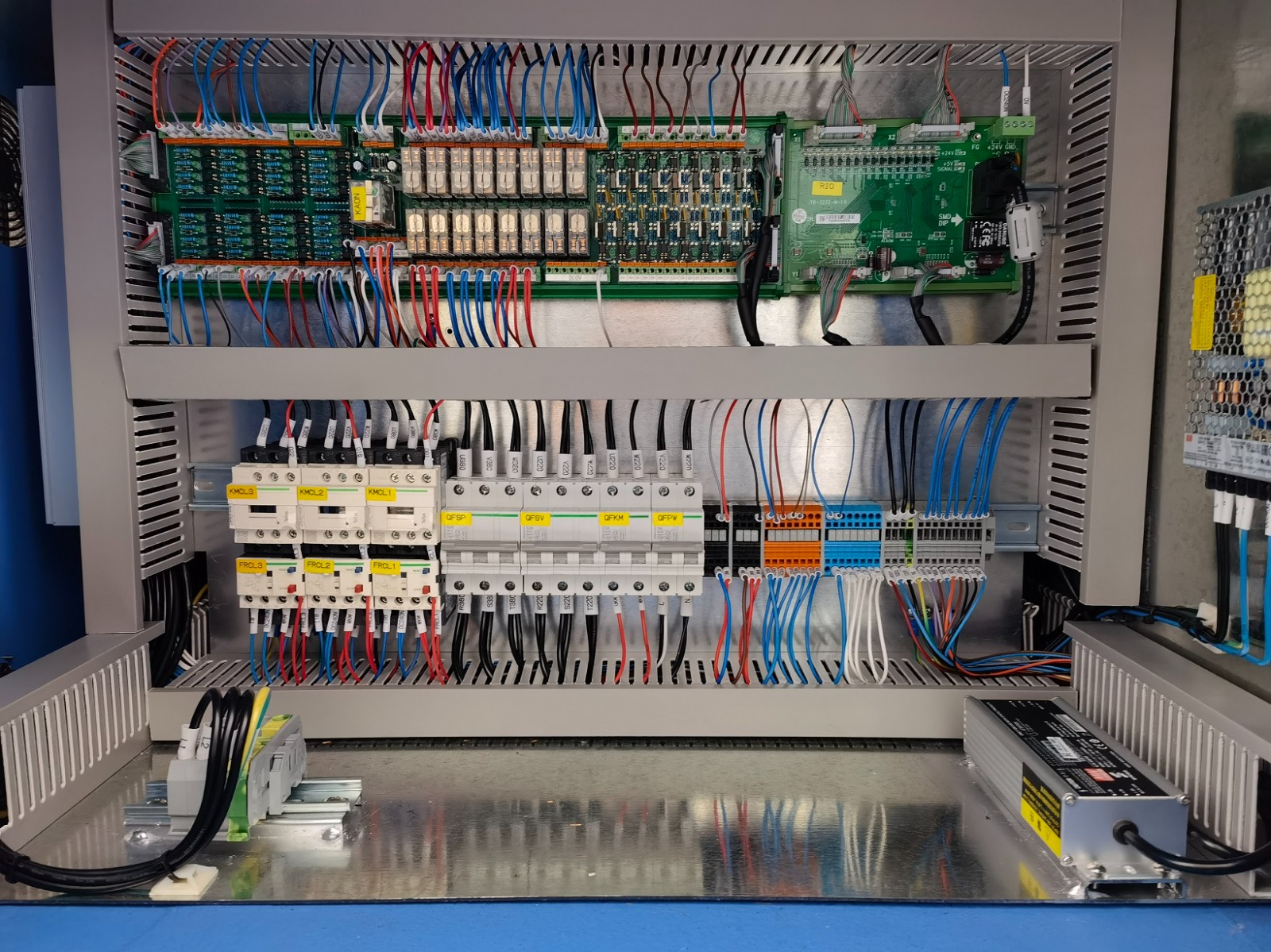

- Электрокомпоненты, SCHNEIDER (Франция);
- Пневмокомпоненты, AIRTAC (Тайвань);
- Крепёж, YINSH (Тайвань);
- Муфты, KTR (Германия).
Стандартная комплектация

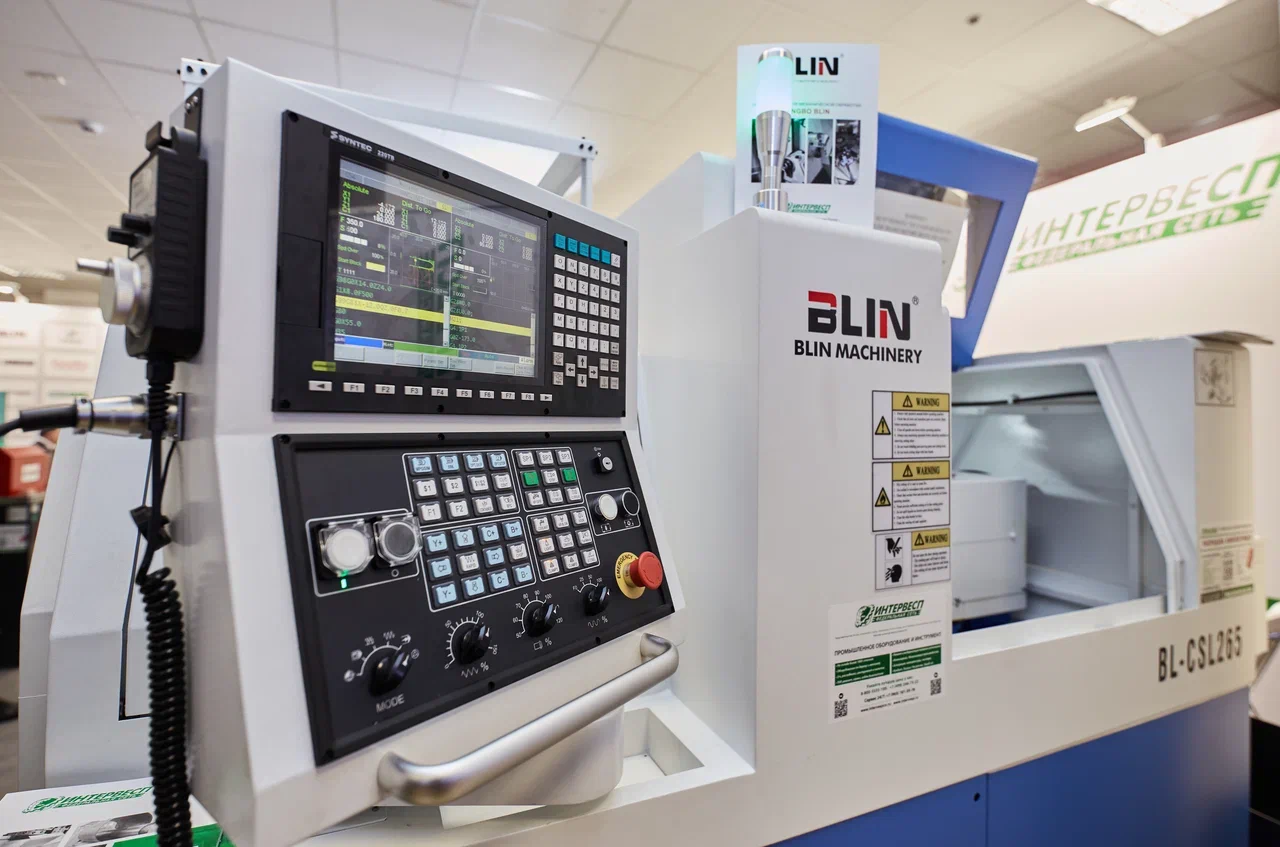

- Система ЧПУ SYNTEC 22TB (монитор 8.4”) – модели CSL123, CSL203;
- Система ЧПУ SYNTEC 220TB (монитор 8.4”) – модели CSL205; CSL265; CSL325; CSL326;
- Ручной маховичок управления;
- Порты RS232, LAN, USB;
- Станина чугунная с наклоном с линейными направляющими;
- Шпиндель высокоточный с осью С с электромагнитным тормозом - модели CSL123, CSL203;
- Главный шпиндель высокоточный с осью С с электромагнитным тормозом - – модели CSL205; CSL265; CSL325; CSL326;
- Противошпиндель высокоточный с осью С с электромагнитным тормозом - – модели CSL205; CSL265; CSL325; CSL326;
- Вращающаяся направляющая втулка;
- Конвейер для удаления стружки с баком;
- Система подачи СОЖ (40 бар у модели CSL 265);
- Блок инструментов для токарной обработки на главном шпинделе на 5 позиций (размер державки 10х10 мм) -- модели CSL123, CSL203;
- Блок инструментов для токарной обработки на главном шпинделе на 6 позиций (размер державки 12х12 мм) – модели CSL205;
- Блок инструментов для осевой обработки на главном шпинделе фиксированного типа на 4 позиции (тип цанг ER11, включая 5 держателей инструмента с гайками, цанговые патроны ER не включены)- модели CSL123, CSL203;
- Блок инструментов для осевой обработки на главном шпинделе фиксированного типа на 4 позиции (тип цанг ER11, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены) – модели CSL205;
- Блок инструментов для радиальной обработки приводного типа на главном шпинделе на 4 позиции (тип цанги ER11, ER16, включая гайки, без цанг ER) –модели CSL 203;
- Блок инструментов для радиальной обработки приводного типа на главном шпинделе на 4 позиции (тип цанги ER11 – 2 шт., ER16 – 2 шт., включая гайки, без цанг ER) – модели CSL205;
- Блок инструментов для осевой обработки на противошпинделе фиксированного типа на 4 позиции (тип цанг ER16, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены) модели CSL205;
- Система удаления масляного тумана – модель CSL265;
- Блок инструментов для токарной обработки на главном шпинделе на 6 позиций (размер державки 16х16 мм) - модель CSL325;
- Блок инструментов для осевой обработки на главном шпинделе фиксированного типа на 4 позиции (тип цанг ER20, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены) - модель CSL325;
- Блок инструментов для радиальной обработки приводного типа на главном шпинделе на 4 позиции (тип цанги ER16 – 3 шт., ER20 – 1 шт., включая гайки, без цанг ER) - модель CSL325;
- Блок инструментов для осевой обработки на противошпинделе фиксированного типа на 4 позиции (тип цанг ER20, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены) - модель CSL325.
- Блок инструментов для осевой обработки на противошпинделе фиксированного типа на 4 позиции (тип цанг ER16, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены) - модель CSL326;
- Блок инструментов для осевой обработки на главном шпинделе приводного типа на 4 позиции (тип цанг ER16, включая 4 держателя инструмента с гайками, цанговые патроны ER не включены) - модель CSL326;
- Воздухонепроницаемое уплотнение шпинделя;
- Автоматическая система смазки;
- Освещение рабочей зоны и 3-х цветная сигнальная лампа;
- Трансформатор 380В (3 фазы встроенный);
- Уловитель деталей;
- Автоматическая подача прутка (барфидер) FEDEK XT-320 3,2м с каналами 11/21мм и набором цанг толкателя 3-18 мм (для обработки прутков Ø 3-20мм) – модель CSL265
- Комплект инструментов для настройки и обслуживания станка;
- Комплект технической документации.
Дополнительные опции
- Блок инструментов для радиальной обработки приводного типа на главном шпинделе на 3 позиции (тип цанги ER11, включая гайки, без цанг ER) – модель CSL123;
- Фильтр удаления масляного тумана – модели CSL123, CSL203; CSL205; CSL325; CSL326;
- Автоматическая подача прутка (барфидер) FEDEK GT-112 3.2м с каналом 8/13мм и набором цанг толкателя 2-10 мм (для обработки прутков ф2-12мм) – модели CSL123, CSL203;
- Автоматическая подача прутка (барфидер) FEDEK GT-342 3.2м с каналами 17мм и 33мм, набором цанг толкателя 8, 10, 12, 16, 18, 20, 22, 24, 26, 28мм -модели CSL325, CSL326;
- Автоматическая подача прутка (барфидер) FEDEK XT-320 3,2м с каналами 11/21мм и набором цанг толкателя 3-18 мм (для обработки прутков Ø 3-20мм) - модели CSL205;
- Цанги для главного шпинделя/люнетная - модели CSL123, CSL203;
- Цанги для главного шпинделя/противошпинделя/люнетная - модели CSL205; CSL325, CSL326;
- Пуско-наладочные работы.
|
Наименование |
BL-CSL123 |
BL-CSL203 |
BL-CSL205 |
BL-CSL265 |
BL-CSL325 |
BL-CSL326 |
|
|
Максимальный диаметр обработки, мм |
12 |
20 (опц. 25) |
|
|
|
|
|
|
Диаметр отверстия шпинделя, мм |
16 |
25 (опц. 27) |
|
|
|
|
|
|
Максимальный диаметр обработки главного шпинделя, мм |
|
|
20 |
25 |
32 |
36 |
|
|
Диаметр отверстия шпинделя главного шпинделя, мм |
|
|
25 |
27 |
36 |
36 |
|
|
Максимальная длина обработки, мм |
Неподвижный люнет |
200 |
200 |
200 |
200 |
|
|
|
Вращающийся люнет |
180 (опция) |
180 (опция) |
180 |
180 |
310 |
310 |
|
|
Без люнета |
50 |
50 |
50 |
50 |
80 |
80 |
|
|
Максимальный диаметр сверления осевым инструментом, мм |
7 |
10 |
10 |
10 |
13 |
13 |
|
|
Максимальный диаметр резьбы осевым инструментом, мм |
M6 |
M8 |
М8 |
М8 |
М12 |
М12 |
|
|
Частота вращения шпинделя, об/мин
|
6000 |
8000 |
|
|
|
|
|
|
Мощность шпинделя, кВт |
2,2 |
4,2 |
|
|
|
|
|
|
Индексация шпинделя (ось С), град. |
0,001° |
0,001° |
|
|
|
|
|
|
Частота вращения главного шпинделя, об/мин |
|
|
8000 |
8000 |
6000 |
6000 |
|
|
Мощность главного шпинделя, кВт |
|
|
4,2 |
4,2 |
6,3 |
6,3 |
|
|
Индексация главного шпинделя (ось С), град. |
|
|
0,001° |
0,001° |
0,001° |
0,001 |
|
|
Максимальный диаметр обработки противошпинделя, мм |
|
|
20 |
20 |
32 |
32 |
|
|
Частота вращения противошпинделя, об/мин |
|
|
8000 |
8000 |
6000 |
6000 |
|
|
Мощность противошпинделя, кВт |
|
|
3,1 |
3,1 |
4,2 |
4,2 |
|
|
Индексация противошпинделя, град. |
|
|
0,001 |
0,001 |
0,001 |
0,001 |
|
|
Скорость перемещения по осям (X/Y/Z), м/мин |
20/24/24 |
20/24/24 |
|
|
|
|
|
|
Скорость перемещения по осям (X1/Y1/Z1/Х2/Z2), м/мин |
|
|
20/24/24/24/ 24 |
20/24/24/24/ 24 |
|
|
|
|
Скорость перемещения по осям (X1/Y1/Z1/X2/Y2/Z2) |
|
|
|
|
24/30/30/30/ нет/30 |
24/30/30/30/ 24/30 |
|
|
Биение шпинделя, мм |
≤0,002 |
≤0,002 |
|
|
|
|
|
|
Точность позиционирования, мм |
|
|
≤0,003 |
≤0,003 |
≤0,003 |
|
|
|
Повторяемость, мм |
≤0,003 |
≤0,003 |
≤0,003 |
≤0,003 |
≤0,003 |
|
|
|
Количество управляемых осей |
3 |
3 |
7 |
7 |
8 |
|
|
|
Количество токарного инструмента, шт. (размер державки, мм) |
5 (□10) |
5 позиций (□12) |
6 позиций (□12) |
6 позиций (□12) |
6 позиций (□16) |
|
|
|
Стационарный осевой инструмент со стороны главного шпинделя, шт. (тип цанг) |
4 (ER11) |
5 позиций (ER16) |
4 позиции (ER16) |
4 позиции (ER16) |
4 позиции (ER20) |
|
|
|
Радиальный приводной инструмент со стороны главного шпинделя, шт. (тип цанг) |
3 (ER11) опция |
2 позиции (ER11) + 2 позиции (ER16) |
2 позиции (ER11) + 2 позиции (ER16) |
2 позиции (ER11) + 2 позиции (ER16) |
3 позиции (ER16) + 1 позиция (ER20) |
|
|
|
Скорость вращения радиального приводного инструмента, об/мин |
|
|
|
|
|
4800 |
|
|
Максимальный диаметр сверления радиальным инструментом, мм |
6 |
8 |
|
|
|
|
|
|
Стационарный осевой инструмент со стороны противошпинделя, шт. (тип цанг)
|
|
|
4 позиции (ER16) |
|
4 позиции (ER20) |
4 позиции (ER16) |
|
|
Осевой приводной инструмент со стороны заднего шпинделя, шт. |
|
|
|
|
|
4 (ER16) |
|
|
Осевой инструмент для обработки в противошпинделе, шт. (тип цанг ER16) |
|
|
|
2 позиции привод. +2 позиции стационарн. |
|
|
|
|
Скорость вращения приводного инструмента, об/мин |
5000 |
5000 |
5000 |
5000 |
4800 |
|
|
|
Скорость вращения приводного инструмента осевого типа со стороны заднего шпинделя, об./мин |
|
|
|
|
|
6000 |
|
|
Мощность насоса охлаждения, кВт |
0,22 |
0,22 |
0,46 |
0,46 |
0,46 |
0,46 |
|
|
Габаритные размеры, мм |
1510×1000× 1660 |
1600×1250× 1760 |
2300×1300× 1750 |
2300×1300× 1750 |
2610×1640× 1920 |
2610×1640× 1920 |
|
|
Вес станка, кг |
1300 |
2100 |
2500 |
2600 |
3800 |
3900 |
|
|
Система ЧПУ |
SYNTEC 22TB |
SYNTEC 22TB |
SYNTEC 220TB |
SYNTEC 220TB |
SYNTEC 220TB |
SYNTEC 220TB |
|
