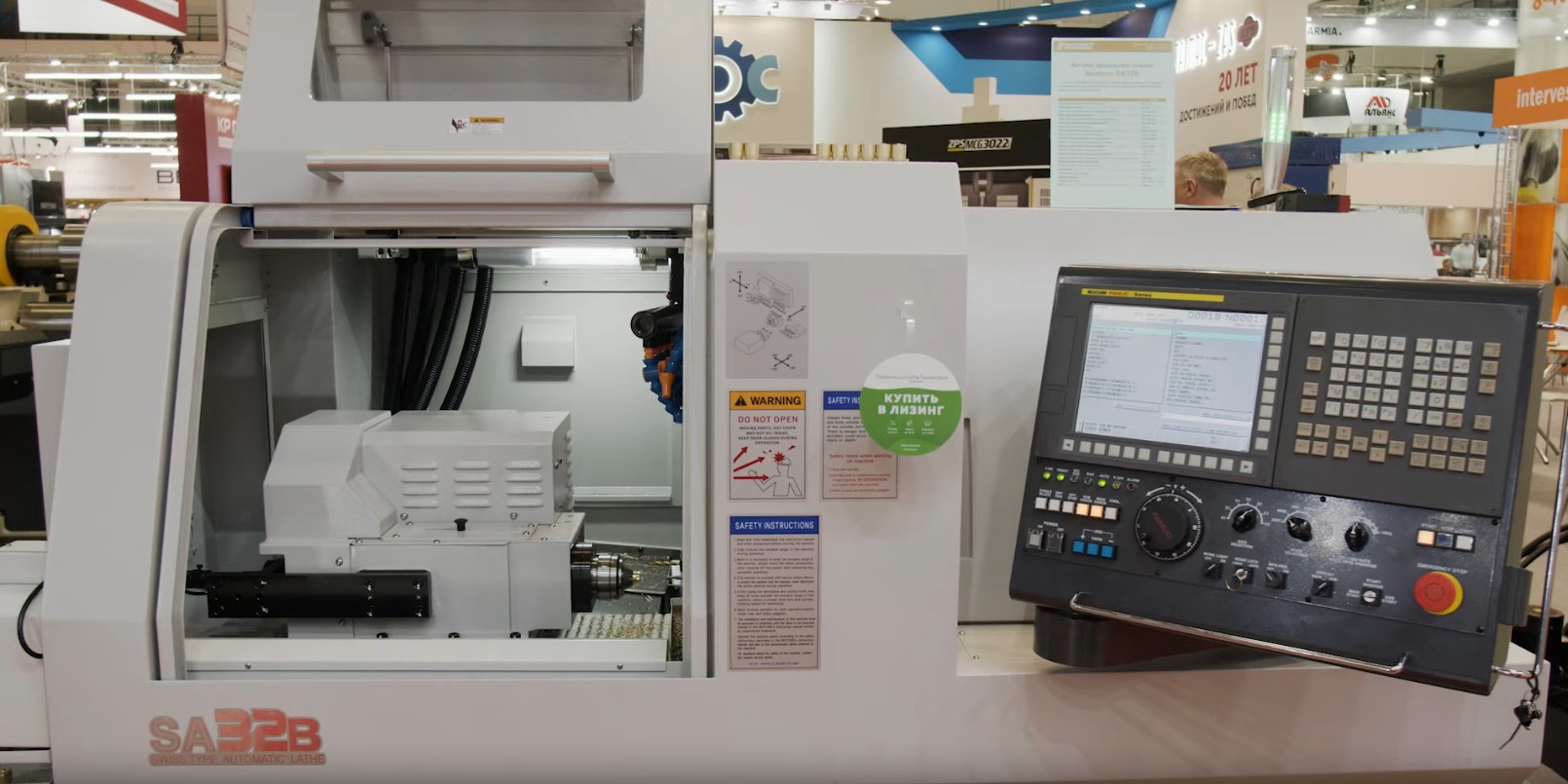

Автомат продольного точения NEXTURN SA32B WP1

Назначение

Автомат продольного точения NEXTURN SA32B предназначен для комплексной обработки прутковых заготовок диаметром до 32 мм, включая точение, фрезерование, сверление, растачивание, нарезание резьбы и профильную механообработку. Благодаря подвижной шпиндельной бабке и синхронной работе двух шпинделей станок обеспечивает высокоточную обработку длинномерных и сложных деталей с минимальным участием оператора.

Область применения

Автомат продольного точения NEXTURN SA32B предназначен для комплексной обработки прутковых заготовок диаметром до 32 мм. Станок способен выполнять широкий спектр операций, включая точение, фрезерование, сверление, растачивание, нарезание резьбы и профильную механообработку. Конструкция с подвижной шпиндельной бабкой и синхронной работой основного шпинделя и противошпинделя обеспечивает высокоточную обработку длинных и сложных деталей с минимальным участием оператора.

Модель SA32B подходит для среднесерийного, крупносерийного и массового производства, где важны высокая производительность, точность обработки и стабильность технологического процесса.

Станок широко применяется в следующих направлениях:

• производство элементов гидравлических, топливных и пневматических систем;
• изготовление компонентов для приборостроения, электроники и энергетического машиностроения;
• выпуск высокоточных резьбовых и фасонных деталей;
• обработка различных материалов — от цветных сплавов до нержавеющих и жаропрочных сталей.

Станок способен выполнять несколько операций одновременно, включая резьбонарезание, фрезерование и синхронную обработку со стороны противошпинделя, что значительно сокращает время производственного цикла.

Основные преимущества

Конструкция NEXTURN SA32B разработана для обеспечения высокой точности и стабильности обработки при работе с длинномерными заготовками.

• Подвижная шпиндельная бабка по оси Z1 обеспечивает точную подачу прутка через направляющую втулку;
• Вращающаяся направляющая втулка поддерживает заготовку во время обработки и повышает точность при работе с длинными деталями;
• Датчик расхода СОЖ контролирует уровень охлаждающей жидкости и своевременно информирует оператора о необходимости обслуживания;

Инструментальные настройщики позволяют быстро и точно корректировать длину
инструмента при его замене, сокращая время переналадки.

Особенности конструкции

Станок оснащён современной системой ЧПУ Fanuc 0i-TF Plus, которая обеспечивает высокую точность и удобство управления оборудованием.

Основные возможности системы:

• управление 7 осями;
• дискретность позиционирования 0,001 мм;
• LCD-монитор 10,4″ для удобного программирования и контроля работы;
• высокая скорость обработки данных, позволяющая выполнять сложные управляющие программы.

NEXTURN SA32B представляет собой современное технологическое решение для предприятий, которым необходима высокоточная и производительная обработка сложных прутковых деталей в условиях серийного и массового производства.

Комплектация cтандартная

• Система ЧПУ Fanuc 0i-TF Plus;
• Главный шпиндель (прямой build-in привод) и противошпиндель (ременный привод);
• Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
• Интерфейс податчика прутка;
• Вращающаяся направляющаяся втулка;
• Блок приводных инструментов для радиальной обработки на 4 позиции;
• Блок инструментов оси Y на 5 позиций;
• Блок приводных инструментов для обработки в главном шпинделе на 2 позиции;
• Блок инструментов для обработки в противошпинделе на 4 позиции (в стандарте 4 фикс, опционально – приводные 2-3 позиции);
• М-код обдува воздухом;
• Датчик выгрузки деталей из противошпинделя;
• Датчик расхода СОЖ;
• Конвейер обработанных деталей;
• Блокировка двери;
• Пневматический тормоз главного шпинделя (дисковый) и противошпинделя;
• Размер памяти 2560М;
• Освещение рабочей зоны;
• Сигнальная лампа станка;
• Настройщик длины вылета инструментов;
• Набор инструментов обслуживания станка;
• Инструкция по эксплуатации (программирования) системы ЧПУ;
• Инструкция по эксплуатации станка.
