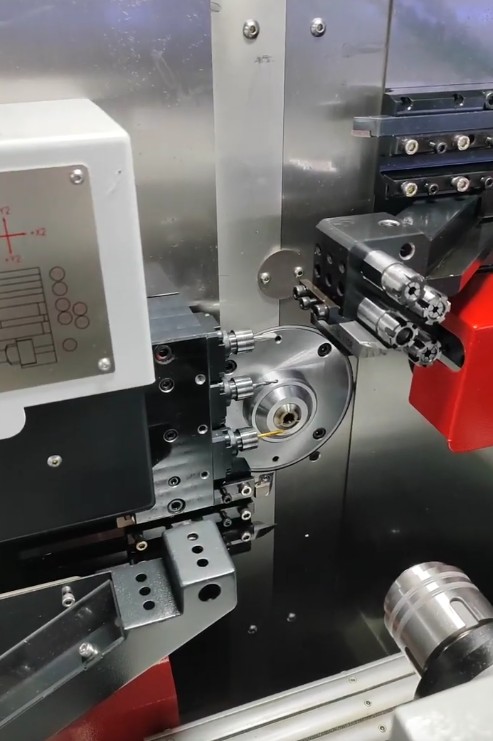

Автомат продольного точения BLIN CSL075 WP1

Назначение

Автомат продольного точения предназначен для высокоточной обработки калиброванных прутков диаметром до 7 мм. Благодаря подвижной шпиндельной бабке с продольной подачей станок эффективно обрабатывает длинные и тонкие детали, обеспечивая стабильную геометрию и высокую повторяемость размеров. Оборудование оптимально подходит для мелкосерийного, крупносерийного и массового производства, где требуется высокая точность и производительность.

Область применения

Станок широко используется в отраслях, где предъявляются повышенные требования к точности обработки:
• Автомобилестроение — изготовление мелких деталей двигателей и систем управления;
• Электронная промышленность — производство компонентов для соединителей и микроузлов;
• Приборостроение — изготовление прецизионных деталей механизмов;
• Медицинская техника — производство миниатюрных элементов медицинского оборудования и инструментов.
Оборудование способно обрабатывать детали из различных материалов, включая нержавеющие стали, цветные сплавы и жаропрочные материалы

Основные преимущества

• Станок может комплектоваться неподвижной или вращающейся направляющей втулкой (люнетом), что обеспечивает устойчивую обработку тонких и длинномерных заготовок.
• Шесть управляемых осей позволяют выполнять сложные операции в автоматическом цикле, повышая гибкость и производительность оборудования.
• Быстрые перемещения по осям до 30 м/мин сокращают вспомогательное время и увеличивают эффективность обработки.

Особенности конструкции

Оборудование оснащено комплектующими от ведущих мировых производителей, что обеспечивает высокую надежность и долговечность станка. В конструкции используются элементы таких брендов, как SCHNEIDER (Франция) — электротехнические компоненты, HIWIN и NSK (Тайвань / Япония) — приводы и подшипники, AIRTAC (Тайвань) — пневматические системы и KTR (Германия) — муфты.
Применение высококачественных комплектующих и современная конструкция обеспечивают стабильную работу оборудования и высокую точность обработки даже при интенсивной эксплуатации.

Комплектация cтандартная

• Система ЧПУ SYNTEC 210TB
• Ручной маховичок управления
• Порты RS232, LAN, USB
• Станина чугунная с линейными направляющими
• Главный шпиндель высокоточный с осью С1 с электромагнитным тормозом
• Вращающаяся направляющая втулка (люнет)
• Воздухонепроницаемое уплотнение шпинделя
• Блок осевого неприводного инструмента на 4 позиции (тип цанги ER11 – 4 шт., включая гайки, без цанг ER)
• Блок инструментов для токарной обработки на главном шпинделе на 5 позиций (размер державки 10х10 мм)
• Блок радиального приводного инструмента для главного шпинделя на 3 позиции (тип цанги ER11 – 3 шт., включая гайки, без цанг ER)
• Блок высокоскоростного приводного инструмента на 1 позицию (тип цанги ER8 – 1 шт., выставляется либо в радиальном, либо в осевой положении, скорость вращения инструмента до 60 000 об/мин)
• Автоматическая система смазки
• Освещение рабочей зоны и 3-х цветная сигнальная лампа
• Трансформатор 380В (3 фазы встроенный)
• Уловитель деталей
• Податчик (левый) FEDEK GT-112 2м с каналами 6/8 мм и набором цанг 1-7 мм
• Уловитель масляного тумана
• Комплект инструментов для настройки и обслуживания станка
• Комплект технической документации
