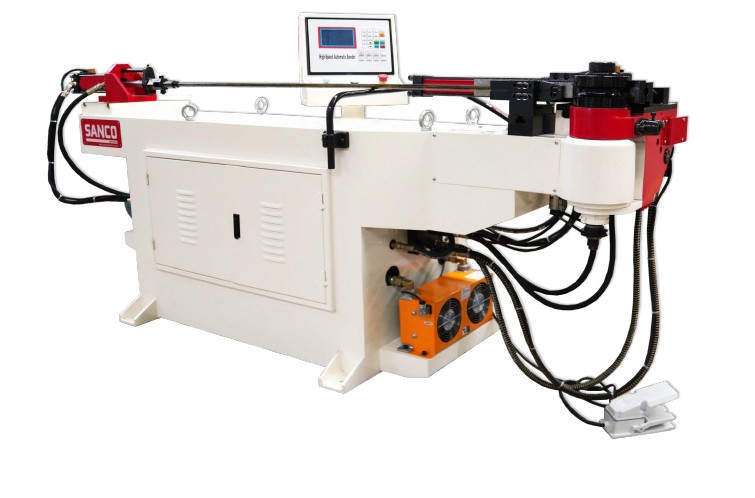

Дорновый полуавтоматический трубогиб SB 50NCB

Область применения

Трубогиб SB 50 NCB используется:

• в производстве автомобильных элементов, выхлопных систем и топливных магистралей;


• при изготовлении металлической мебели, торгового оборудования и рекламных конструкций;


• в производстве инженерных коммуникаций, гидравлических и пневматических трубопроводов;


• в изготовлении спортивного инвентаря, поручней, перил и каркасных конструкций сложных форм;


• на металлообрабатывающих предприятиях, использующих тонкостенные трубы из стали, нержавейки и цветмета.


Модель подходит для малого и среднего производства, где требуются высокая точность гибки и повторяемость результата.

Основные преимущества

• Высокая точность гибки

• Погрешность гиба по углу — ±0,1°, а по подаче — 0,1 мм

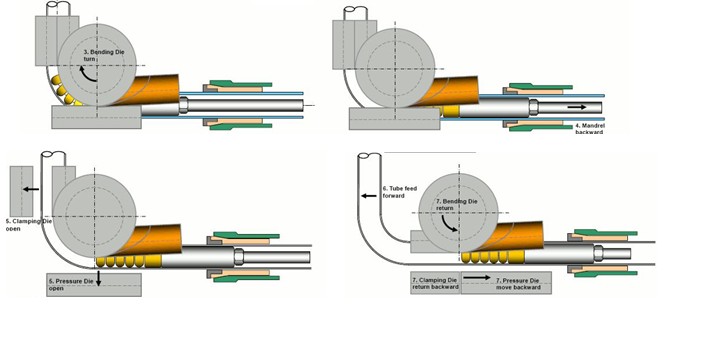

• Возможность выполнения сложных пространственных изгибов благодаря дорновой системе.

• Стабильная гидравлическая система

• Гидравлика управляет тремя ключевыми узлами: гибочной головой (ось C), перемещением прижимной плашки и перемещением дорна.
• Обеспечивает мощность и плавность гибки даже сложных контуров.

• Широкие технологические возможности

• Максимальный угол гиба — 190°, что позволяет выполнять U-образные, спиралевидные и глубокие радиусные изгибы.
• Минимальный радиус гибки — R15, максимальный — R250 (опция увеличения до R400).
• Возможность гибки квадратных профилей, что указано в разделе «Особенности станка».

• Гибкость настройки и удобство эксплуатации

• Система быстрой смены инструмента ускоряет переналадку при переходе между типами труб.
• NC-контроллер обеспечивает сохранение и повторение программ гибки.
• Вода в качестве стандартной системы охлаждения + опции воздушного и масляного охлаждения.

• Надёжность и безопасность

• Оборудование оснащено системой аварийной остановки.
• Применяются высококачественные компоненты европейских производителей.
• Трубогиб комплектуется дорновой штангой длиной 2600 мм, с возможностью её увеличения.

Особенности конструкции

• Мощность станка — 7,5 кВт, что обеспечивает уверенную работу с трубами из стали, нержавейки и цветных металлов.


• Объём гидравлического бака — 210 л, что гарантирует стабильность давления и охлаждения.

• Габариты оборудования — 3200 × 850 × 1200 мм, масса — 1300 кг, обеспечивают устойчивость при интенсивной эксплуатации.

Комплектация cтандартная

• Комплект оснастки для труб 28*
  • 5мм R50мм
• Комплект оснастки для труб 15*1*45R
• Комплект оснастки для труб 22*1*55R
• Комплект оснастки для труб 35*
  • 5*70R
• Упоры
• NC контроллер

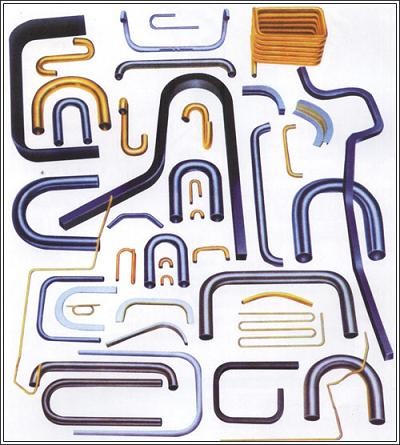

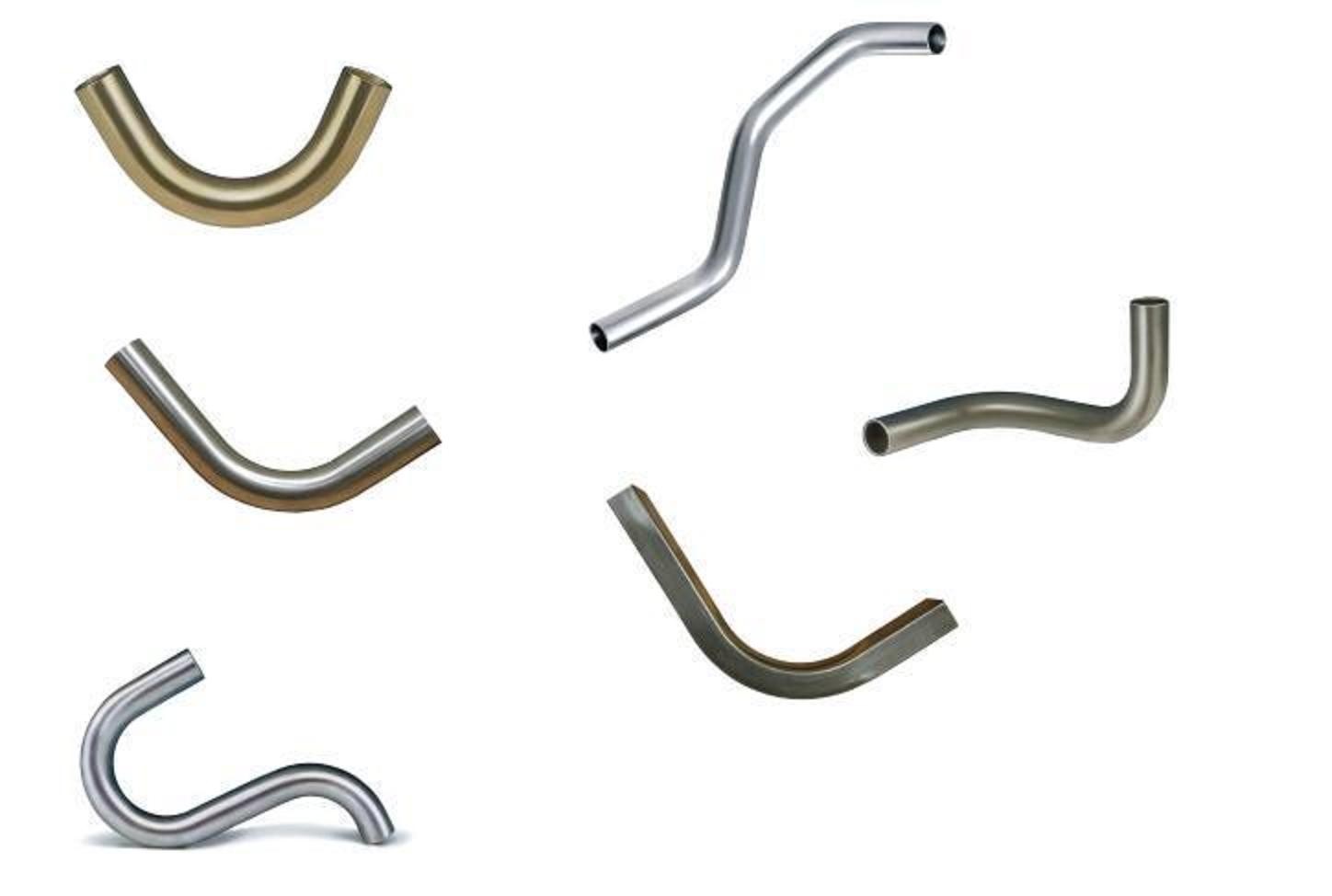

Образцы продукции
