Автоматический односторонний кромкооблицовочный станок SCM Olimpic K 360 TE R1

Автоматический односторонний кромкооболицовочный станок SCM Olimpic K 360 TE R1 для приклеивания кромки при помощи клея-расплава на прямолинейные щитовые детали с четырех сторон, с последующей финишной обработкой и функцией скругления торцов кромки на втором проходе.

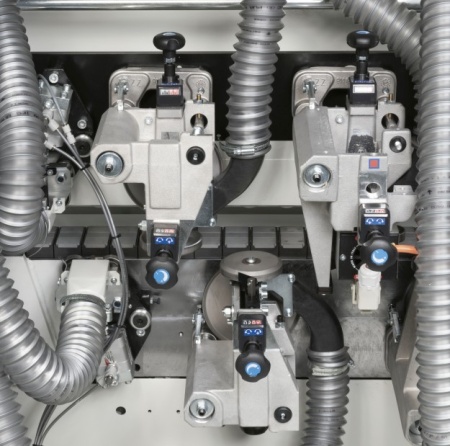

• “R-K” узел фрезерования продольных свесов: 3-и типа обработки с автоматической перенастройкой с пульта оператора;
• Группа обкатки углов “ROUND 1”: обработка углов прямых и профильных панелей;
• Система управления “ORION ONE PLUS”: простая и интуитивная для безошибочного управления станком.

• Цельносварная станина высокой прочности из стальных профилей и листов, обеспечивает жесткость и стабильность конструкции.

• Стальная прижимная балка с двумя рядами прижимных обрезиненных роликов, смонтированных на подшипниках. Ролики закрыты кожухом. Ручное регулирование прижимной балки с механическим цифровым индикатором (счетчиком).

• Верхние обрабатывающие узлы установлены на прижимной балке, что обеспечивает их автоматическое позиционирование в зависимости от толщины заготовки посредством регулировки прижимной балки. Нижние узлы установлены на горизонтальной балке и обеспечивают высокую точность позиционирования относительно обрабатываемой заготовки. Все высокочастотные электродвигатели снабжены статическим инвертором.
• Станок закрыт кожухом по всей длине и имеет окна из поликарбоната, чтобы можно было визуально следить за процессом обработки.

• Патрубки аспирации для обрабатывающих групп расположены сверху станка.

• Подвижный пульт управления со стороны подачи в станок для удобства работы оператора.

• Электрошкаф расположен внутри станины имеет дверь для легкого доступа при обслуживании. Выполнен в соответствии с текущими нормами безопасности.

• Подающий транспортер состоит из пластин, покрытых резиной с высоким коэффициентом трения, закрепленных в звеньях промышленной цепи ¾.
• Перемещение цепи транспортера происходит по двум закаленным стальным направляющим, одной - закругленной, второй - плоской, что обеспечивает прямолинейность перемещения и устойчивость к боковым смещениям. Смазка пластин – ручная.
• Суппорт с поддерживающими роликами расположен параллельно подающей ленте. Суппорт имеет длину на весь станок и может выдвигаться благодаря телескопической системе раскрытия. Поддерживающие пластиковые ролики имеют стальные шарниры.
• Пульт управления "Orion One Plus":
  - графический 4 дюймовый дисплей с крупным шрифтом и подсветкой
  - выбор языка
  - клавиатура с клавишами “soft touch” и светодиодной подсветкой для выбора различных узлов обработки и функций станка
  - полное управление станком благодаря функциям программатора и энкодеру, расположенному на шестерне подающей ленты
  - отображение и настройка температуры клеевой ванны
  - простая диагностика с поиском быстрых решений любой ошибки
  - частичные и абсолютные статистические показатели: количество обработанных деталей и израсходованной кромки, время наработки подающего транспортера
