Область применения

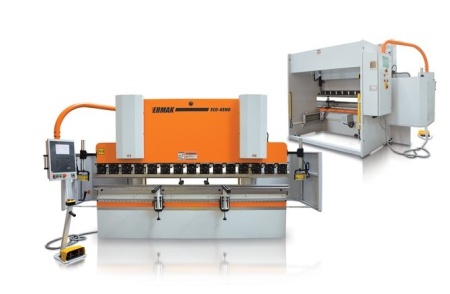

Серия листогибов Ermaksan ECO-BEND EXPERT представляет бюджетную линейку гидравлических листогибочных прессов, позволяющих производить гибку листового металла для изготовления различных профильных изделий. При этом в ней используются абсолютно такие же комплектующие от известных европейских брендов, как и в старших, более дорогих сериях. В базовой комплектации, прессы ECO-BEND EXPERT оснащены тремя управляемыми от ЧПУ осями – Y1, Y2, X, что позволяет производить гибку средней сложности и удовлетворять потребности большинства производств в области обработки листового металла.
Преимущества
- Специальная гидравлическая система, которой оснащены станки, позволяет значительно увеличить производительность.
- Точность работы и отличное качество гибки обеспечивается за счет гидроклапанов, управление которыми осуществляется при помощи электроники.
- Установка автоматически калибруется при каждом запуске, что положительно влияет на качество работы.
- Контроллер CybTouch 12 делает управление прессами простым и удобным. После ввода необходимых параметров материала (тип, толщина, ширина и длина), прессы производят гибку на нужный угол без опробования. Сразу выдается деталь, сделанная по заложенной в ЧПУ программе.
- Расчет перемещения инструмента, необходимого для гибки на заданный угол, также происходит автоматически.
- Есть возможность занесения введенных программ в память управляющего устройства и повторного их использования.
- Стандартная система пуансона и матрицы подготовлена для качественной работы в сложных условиях.
Особенности конструкции
Гидравлические прессы оборудованы системой ЧПУ CybTouch 12 (в стандартной комплектации). CybTouch имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функций. Контроллер с интерактивным сенсорным интерфейсом программного обеспечения оснащен большими клавишами. Так же присутствуют 2D-графический дисплей, онлайн помощь, и многие другие автоматические функции, которые постоянно направляются оператору.
Характеристики системы ЧПУ:
- большой, яркий и контрастный сенсорный дисплей;
- простые страницы и крупные клавиши;
- интуитивно понятный, удобный интерфейс;
- удобное беспроводное резервное копирование программного обеспечения данных;
- обновление с помощью PC или ноутбука;
- большой выбор языков;
- различные автоматические расчеты изгиба;
- офлайн 2D программного обеспечения;
- возможность управления 4-мя осями;
- автоматический изгиб последовательности (опция);
- видеонаблюдение с помощью беспроводной связи с ПК или ноутбука;
- USB- порт для карты памяти для передачи данных / резервного копирования.
Механическая система зажима пуансона типа Amada-Promecam – одна из популярных систем среди производителей листогибочного оборудования.
Пальцы-упоры задней траверсы перемещаются по линейным направляющим посредством ШВП. По оси R упоры перемещаются с помощью винтового механизма. По оси Z упоры свободно двигаются параллельно линии гибки по закаленной направляющей.
Передние суппорты поддержки служат для поддержки металла и регулируются по высоте.
Компоненты станка
- Высокочувствительные линейные датчики листогибов, произведенные фирмой Heidenhain (Германия), обеспечивают синхронизацию осей гибки. Усилие гибочного процесса настраивается управляющей программой.
- Гидравлические системы производства Bosch-Rexroth (Германия) или Hoerbiger (Швейцария) отличаются надежностью и точностью работы.
- Электрооборудование прессов марки Siemens (Германия) выполнено в соответствии с мировыми требованиями безопасности.
Стандартная комплектация
- ЧПУ CybTouch 12.
- Оси Y1+Y2+X.
- Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем.
- Гидравлическая система марки Hoerbiger.
- Высокочувствительные линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2.
- Автоматическая настройка усилия гибки.
- Электрическая система марки Siemens (Германия).
- Возможность получения с одного раза желаемого угла гибки после ввода типа материала, толщины, ширины и длины листа.
- Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе.
- Автоматический расчет рабочего хода, соответствующего заданному углу гибки.
- Совместимость сгибаемых деталей и инструментов.
- Возможность повторного вызова сохраненных программ.
- Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
- Механическая система зажима пуансона типа Amada-Promecam.
- Эргономичная и мобильная панель управления.
- Верхняя гибочная балка с точной настройкой параллельности по многим точкам.
- Пальцы заднего упора, регулируемые с точностью до 0,01 мм.
- Соответствие нормам безопасности СЕ.
Дополнительные опции
- Компенсация прогиба, управляемая вручную или от ЧПУ.
- Передняя световая система защиты.
- Передняя лазерная система защиты.
- Передний суппорт на подшипниковых опорах.
- Система охлаждения масла.
- Специальный инструмент.
Пусконаладочные работы
ПНР, длительность которых в среднем составляет 2 рабочих дня, проводят сертифицированные специалисты «Интервесп». Их проведение уже включено в стоимость станка (за исключением затрат на техников). После выполнения пуско-наладочных работ оборудования в соответствии с паспортными данными, оно сдается в эксплуатацию заказчику и проверяется на тестовой детали по его чертежам. Необходимые для настройки инструменты, заготовки и смазочный материал также предоставляет заказчик. Масло, СОЖ и прочие рабочие жидкости должны соответствовать паспортным рекомендациям.
Сервис
В случае поломки оборудования в гарантийный или послегарантийный период, сертифицированные специалисты сервисной службы «Интервесп» устранят неисправность. На складе компании всегда есть необходимые запасные части и расходники. Также наши сотрудники возьмут на себя выполнение всех регламентных работ по обслуживанию приобретенных станков.
| Модель листогибочного пресса Eco Bend | Eco Bend 2600-80 | Eco Bend 2600-120 | Eco Bend 3100-80 | Eco Bend 3100-120 | Eco Bend 3100-160 | Eco Bend 3100-200 | Eco Bend 4100-160 | Eco Bend 4100-200 |
| Длина гибки, мм (A) | 2600 | 2600 | 3100 | 3100 | 3100 | 3100 | 4100 | 4100 |
| Мощность гибки, тонн | 80 | 120 | 80 | 120 | 160 | 200 | 160 | 200 |
| Расстояние м/у колоннами (B) | 1600 | 1600 | 2050 | 2050 | 2050 | 2050 | 3100 | 3100 |
| Скорость подвода инструмента/скорость обратного хода ,у, мм/с | 90/60 | 90/65 | 90/60 | 90/65 | 90/60 | 100/75 | 90/60 | 100/75 |
| Рабочая скорость гиба,у, мм/с | 7,5 | 7,5 | 7,5 | 7,5 | 6,1 | 7 | 6,1 | 7 |
| Перемещение по оси х, мм | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Количество передних поддержек листа, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Емкость масла, л. | 150 | 150 | 150 | 150 | 150 | 200 | 150 | 200 |
| Мощность двигателя, кВт. | 5,5 | 7,5 | 5,5 | 7,5 | 7,5 | 11 | 7,5 | 11 |
| Ход, мм (С) | 160 | 160 | 160 | 160 | 160 | 180 | 180 | 180 |
| Величина максимального хода, мм (D) | 380 | 385 | 380 | 385 | 395 | 415 | 395 | 415 |
| Глубина отверстия, зев, мм (E) | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Высота стола, мм (F) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Длина, мм | 3750 | 3750 | 4250 | 4250 | 4250 | 4450 | 5050 | 5150 |
| Ширина, мм | 1950 | 1900 | 1950 | 1900 | 1900 | 2050 | 1900 | 2050 |
| Высота, мм | 2300 | 2325 | 2300 | 2325 | 2500 | 2650 | 2500 | 2650 |
| Масса, кг | 4557 | 5229 | 4893 | 5550 | 6500 | 8050 | 8030 | 9816 |
