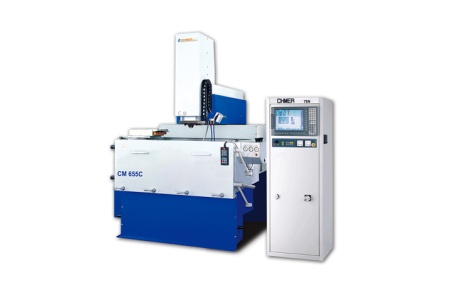

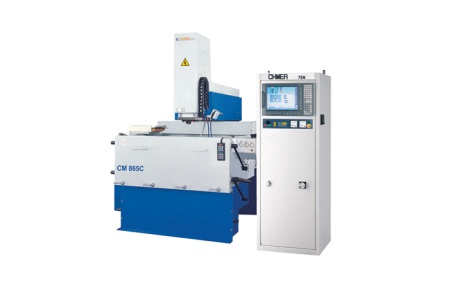

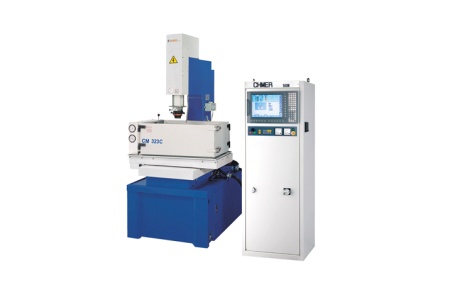

Копировально-прошивные электроэрозионные станки CHMER серии CM

Область применения

Копировально-прошивные электроэрозионные станки CHMER серии CM предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Они позволяют обрабатывать заготовки из закаленной стали, высокопрочных композитных сплавов, титана, графита и других электропроводных материалов. Станки данной серии в основном используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.

Основные преимущества

Встроенная система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.

Особенности конструкции

• T-образная конструкция станины просчитана с помощью метода конечных элементов (FEA) и усилена ребрами жесткости, гарантирующими высокую устойчивость и превосходную точность обработки;
• Встроенная база данных для выбора оптимальных режимов обработки с возможностью ее корректировки в процессе предлагает оператору режимы обработки, подобранные исходя из обрабатываемого материала, материала электрод-инструмента, шероховатости и точности обрабатываемых поверхностей;
• Параметры обработки корректируются автоматически в зависимости от условий (прокачка рабочей зоны, электропроводимости рабочей жидкости, глубины и площади обработки и т.п.);
• В стандартную комплектацию входит набор прижимов, позволяющий устанавливать и фиксировать заготовку на рабочем столе;
• Встроенная форсунка для направленного полива диэлектрической жидкостью дополнительно очищает детали от продуктов эрозии;
• Держатель электрод-инструмента позволяет закреплять приспособления различной формы, а регулировка по осям дает возможность точно позиционировать его относительно заготовки;
• Станки серии CNC оснащены системой ЧПУ на базе промышленного компьютера с операционной системой DOS;
• Устройствами можно удобно управлять с помощью выносного пульта;
• Диалоговая система программирования позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании.
