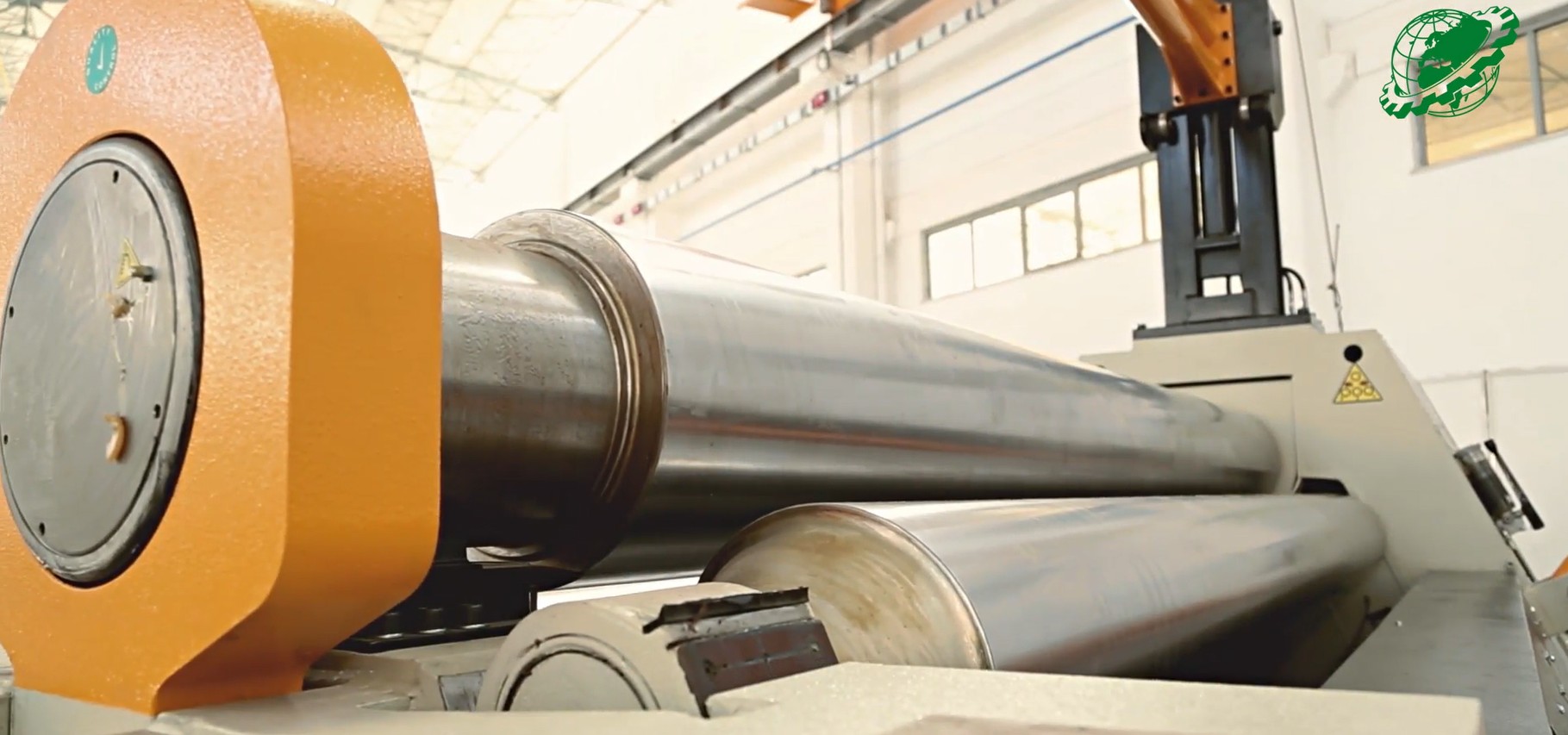

Гидравлическая 4-х валковая машина Nedmach 4R HSS 30-280

Назначение

Nedmach 4R HSS 30-280 — это четырёхвалковый гидравлический листогиб промышленного класса, предназначенный для автоматической гибки металлических листов длиной до 3100 мм и толщиной до 12 мм (до 10 мм с подгибом). Станок идеально подходит для производства цилиндров, обечаек, конических элементов и деталей переменного радиуса, позволяя выполнять полный цикл гибки в одном направлении, включая двойной предподгиб.

Область применения

Модель востребована на предприятиях судостроения, тяжёлого машиностроения, металлоконструкций, резервуаростроения и в энергетическом секторе. Станок применяется в серийном производстве, а также на заготовительных участках, где требуется высокая точность, повторяемость и надёжность при работе с листами средней толщины.

Основные преимущества

Станок оснащён гидравлической системой позиционирования всех валков, включая два поперечных валка с двойным прижимом и системой балансировки. Прямолинейное перемещение валков позволяет выполнять предварительный подгиб без потери мощности. Три независимых приводных валка работают через планетарную редукторную передачу. Верхний вал бочкообразной формы компенсирует прогиб при гибке. Валки выполнены из кованой стали SAE 1050, закалены индукционно, прошли термообработку и неразрушающий контроль. Поддерживаются CNC/NC-системы ESA/GV (7 или 10 осей). Управление осуществляется с независимой консоли. Безопасность обеспечивается ограждением по периметру и кнопкой аварийной остановки. Всё оборудование соответствует нормам ЕС (маркировка CE).

Особенности конструкции

Рабочая длина — 3100 мм. Диаметр центрального валка — 280 мм, боковых — 220 мм. Мощность главного привода — 16,5 кВт. Скорость гибки — от 1,5 до 5 м/минГидравлические и электрические компоненты поставляются от DUPLOMATIC, BREVINI, MARZECHI, Siemens и Telemechanique.

Комплектация cтандартная

• Прижимной валок и боковые валки перемещаются гидравлическими

поршнями

• Защита от перегрузки
• Верхний валок и боковые валки приводятся в действие гидравлическим

двигателем через редуктор с планетарной передачей (Система с 3-мя приводными валами)

• для облегчения позиционирования валов - три цифровых индикатора
• Откидной торец с гидравлическим открытием для удобства снятия

готового изделия

• Легкая работа с мобильным пультом управления
• Стальная сварная рама
• Кованые или горячекатаные, индукционно-закаленные и полированные

стальные валки SAE 1050 (CK 45-50)

• Устройство для конической гибки
• Система централизованной смазки
• Гиравлическая система балансировки (Ø280-320-350-380-400-460)
• Электронные системы балансирование (Ø500-550-580-620-680)
• автоматическая система централизованной смазки (Ø500-550-580-620-680)
• Двухскоростная рабочая система
• Система линейных направляющих. Гибка материала за счет мощного

поршня

Комплектация дополнительная

• Автоматизация с NC или CNC управлением
• Кран для поддержки листов большого диаметра
• Гидравлическая система боковой поддержки

листа большого диаметра

• Гидравлическая система для извлечения

готового изделия

• Закалённые валы для специальных работ
• Система с вариатором скорости
• Электронные системы балансирование

(Ø280-320-350-380-400-460)

• Система компенсации для прокаткилиста со

сварным швом-опция
