Гидравлическая 4-х валковая машина Nedmach 4R HS 15-150

Гидравлическая 4-х валковая машина Nedmach 4R HS 15-150

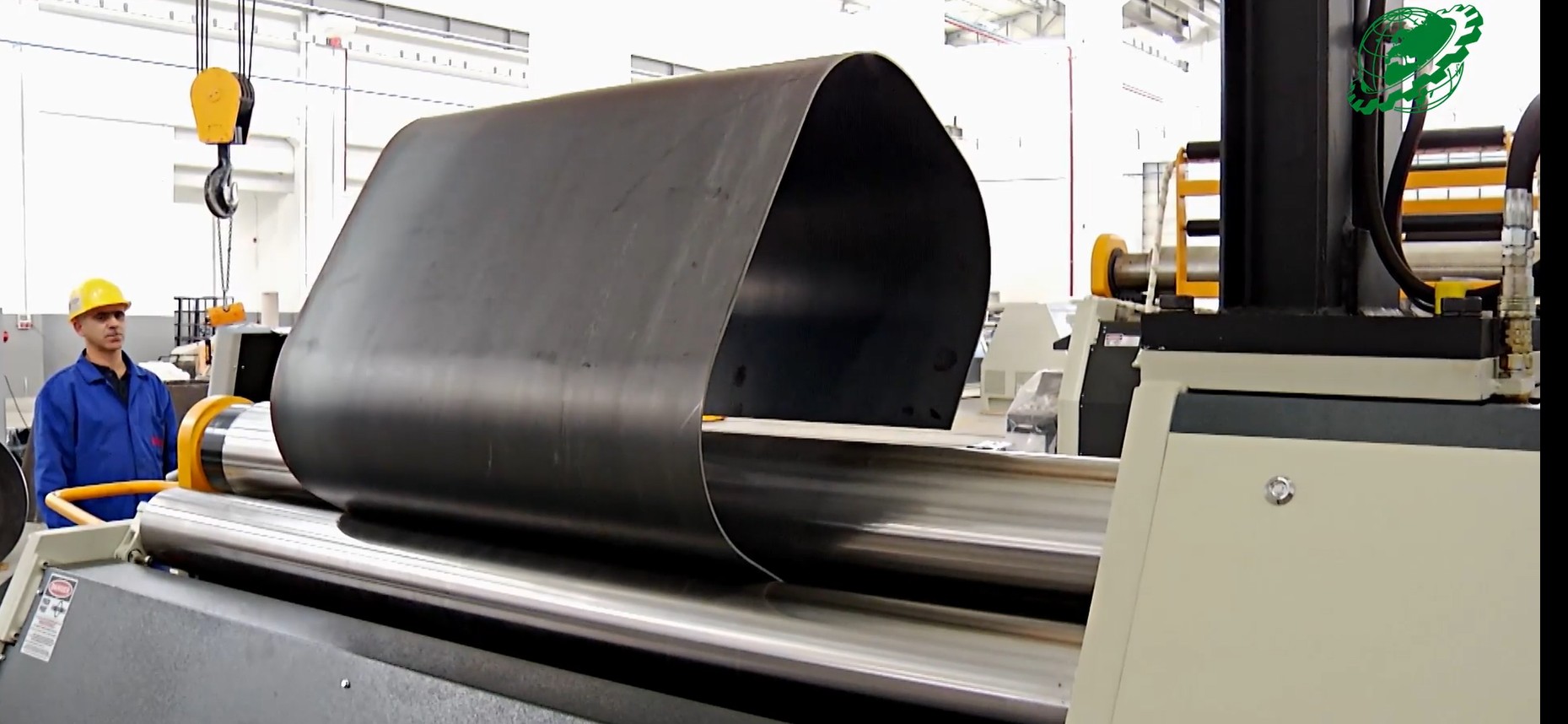

Вальцы Sahinler 4R HS 15-150 Изображение 3

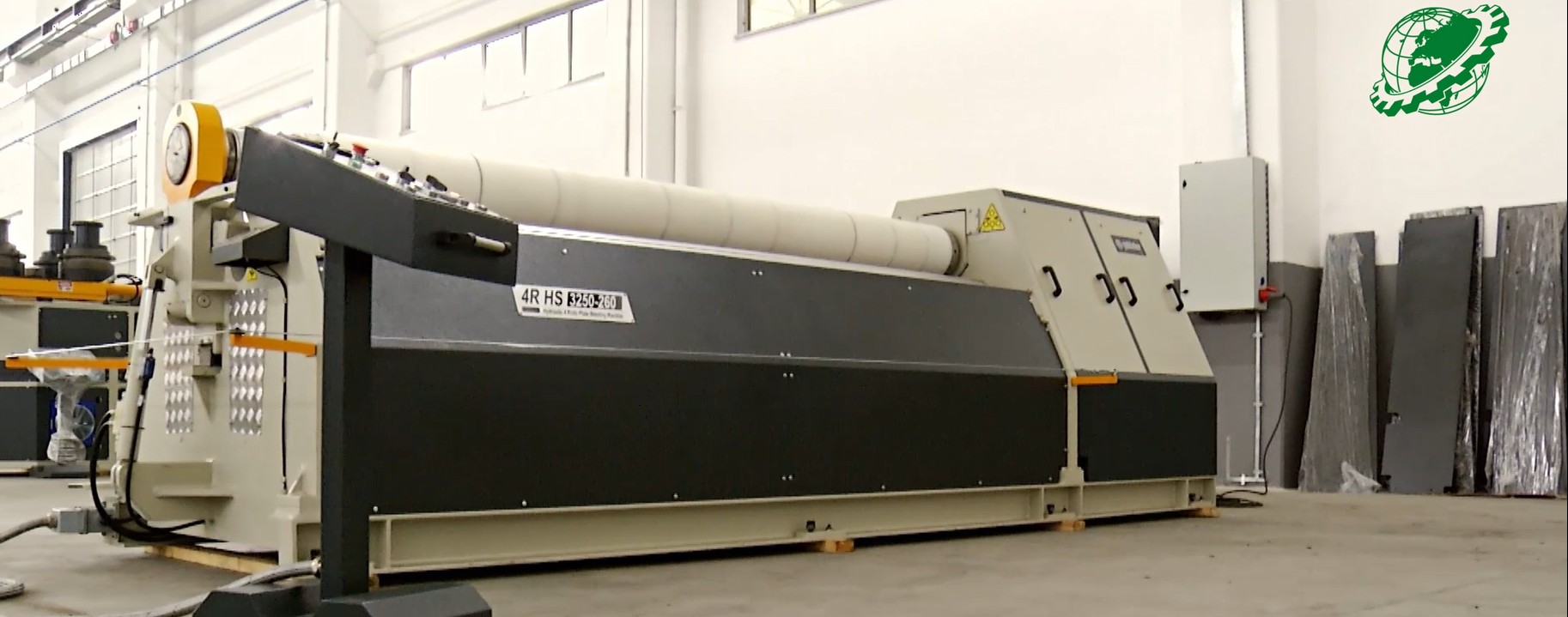

Вальцы Sahinler 4R HS 15-150 Изображение 4
Бренд: NEDMACH страна изготовитель: Турция Турция
Мощность двигателя, (кВт)
4
Рабочая длина, (мм)
1550
Толщина при гибки, (мм)
7
Верхний ролик ø, (мм)
150
Нижний ролик ø, (мм)
150
Все характеристики

Преимущества:

  • Откидной торец с гидравлическим открытием
  • Тяжелая стальная сварная несущая рама
  • Устройство для конической гибки
Гарантия на 12 месяцев
Все виды лизинга
Сервисная поддержка
Доставка по всей РФ
Описание
Характеристики
Окупаемость
Лизинг
Видео
Отзывы
Файлы

Назначение

Nedmach 4R HS 15-150 — это высокоточный четырёхвалковый листогиб с гидравлическим приводом, предназначенный для формовки листов средней толщины в автоматическом цикле. Станок обеспечивает двойной подгиб, круговую и коническую гибку без поворота заготовки, что делает его идеальным решением для промышленного серийного производства изделий с постоянной или переменной кривизной.

Область применения

Модель применяется в производстве крепёжных обечаек, вентиляционных кожухов, ёмкостей, элементов машиностроения, теплоснабжения и металлоконструкций. Подходит как для индивидуальных изделий с малым радиусом изгиба, так и для массового выпуска цилиндров и конусов из листов чёрных и нержавеющих сталей, алюминия и сплавов.

Основные преимущества

  • Толщина гибки до 7 мм, при рабочей длине 1550 мм
  • Привод верхнего вала — через гидромотор и планетарный редуктор
  • Все валки изготовлены из кованой углеродистой стали SAE 1050, подвергнуты закалке, шлифовке и неразрушающему контролю
  • Гидравлический привод прижимного и боковых валков обеспечивает орбитальное движение для высокой параллельности
  • Три цифровых индикатора положения валков упрощают настройку
  • Двухскоростной режим работы — для гибкости под разные задачи

Особенности конструкции

  • Станина и конструкция:
Массивная сварная рама из стали, термообработанная для снятия остаточных напряжений. Высокая жёсткость корпуса исключает деформации даже при работе с максимальной толщиной листа.
  • Валки:
Закалённые валки из кованой стали (верхний — 150 мм, боковые — 130 мм) обеспечивают равномерную гибку, точный радиус и устойчивость к износу. Поверхность может быть отполирована по запросу.
  • Гидравлика:
Используются компоненты от Bosch Rexroth, Parker, Duplomatic. Балансировка обеспечивается гидросистемой, в том числе для точной параллельности валков.
  • Функциональность:
В базовую комплектацию входит устройство для конической гибки и гидравлический откидной торец для удобной выгрузки готовых изделий. Возможно подключение NC/СNC управления (опционально — ESA/GV, 4 оси), вариатор скорости, боковые поддержки и съёмные гидравлические устройства для работы с крупными листами.
  • Безопасность и управление:
Станок оборудован аварийной системой: проволочным барьером и кнопкой экстренного отключения. Электрооборудование — Siemens, Telemechanique. Удобный пульт управления на отдельной консоли.

Основные компоненты

Гидравлические компоненты (двигатель, насосный агрегат, клапаны высокого давления, электромагнитные клапаны, датчик уровня масла и т.п.) фирм Bosch-Rexroth (Германия), Parker (США);

Электрооборудование: Telemechanique (Германия), Siemens (Нидерланды).

Комплектация cтандартная

  • Подходят для средних и тяжелых листов или для листов из нержавеющей стали
  • Легкое изготовление обечаек полной окружности и с различными радиусами
  • Прижимной вал и боковые валы перемещаются с помощью гидравлических поршней по орбите
  • Защита от перегрузки
  • Верхний валок приводятся в действие гидравлическим двигателем через редуктор с планетарной передачей и нижний валок через редуктор с карданным валом
  • Для облегчения позиционирования валов - три цифровых индикатора
  • Откидной торец с гидравлическим открытием для удобства снятия готового изделия
  • Легкая работа с мобильным пультом управления
  • Стальная сварная рама
  • Кованые или горячекатаные, индукционно-закаленные и полированные стальные валки SAE 1050 (CK 45-50)
  • Устройство для конической гибки
  • Гиравлическая система балансировки
  • 2-Х скоростная система

Комплектация дополнительная

  • Автоматизация системой NC или CNC позволяет автоматически контролировать и менять положение валков;
  • Система NC 4 Axis 7.7'' Panel Easyview (4R HS) Standard Machine –
  • Система ЧПУ 4 Axis standard ESA/GV (Italy) for 4R HS –
  • Кран, расположенный над зажимным валком (используется для листов большого диаметра)
  • Гидравлическая система боковой поддержки листа большого диаметра
  • Гидравлическая система для извлечения готового изделия
  • Шлифованные и полированные валы
  • Система с вариатором скорости
  • Электронная балансировочная система для параллельности перемещения валов

Характеристики

Модель

4R HS 10-150

4R HS 10-170

4R HS 15-150

4R HS 15-170

4R HS 20-150

4R HS 20-170

4R HS 20-190

4R HS 20-220

4R HS 20-245

4R HS 20-260

4R HS 25-220

4R HS 40-260

Длина, мм

1050

1050

1550

1550

2050

2050

2050

2050

2050

2050

2550

4100

Круговая гибка, мм

8

9

6

8

4

6

8

10

13

16

8

6

Мин. диаметр гибки = 5хдиаметр верх. вала

(D min= 750мм)

(D min= 850мм)

(D min= 750мм)

(D min= 850мм)

(D min= 750мм)

(D min= 850мм)

(D min= 950мм)

(D min= 1100мм)

(D min= 1225мм)

(D min= 1300мм)

(D min= 1100мм)

(D min= 1300мм)

Круговая гибка, мм

6

7

4

6

3

4

6

8

10

13

6

4

Мин. диаметр гибки =

  • 5хдиаметр верх. вала

(D min= 225мм)

(D min= 255мм)

(D min= 225мм)

(D min= 255мм)

(D min= 225мм)

(D min= 255мм)

(D min= 285мм)

(D min= 330мм)

(D min= 368мм)

(D min= 390мм)

(D min= 330мм)

(D min= 390мм)

Подгибка, мм

(мин. прямой участок)

6

7

4

6

3

4

6

8

10

13

6

4

Мин. диаметр гибки = 5 х диаметр верх. вала

(D min= 750мм)

(D min= 850мм)

(D min= 750мм)

(D min= 850мм)

(D min= 750мм)

(D min= 850мм)

(D min= 950мм)

(D min= 1100мм)

(D min= 1225мм)

(D min= 1300мм)

(D min= 1100мм)

(D min= 1300мм)

Подгибка, мм (мин. прямой участок)

4

5

3

4

2

3

4

6

8

10

4

3

Мин. диаметр гибки = 1,5хдиаметр верх. вала

(D min= 225мм)

(D min= 255мм)

(D min= 225мм)

(D min= 255мм)

(D min= 225мм)

(D min= 255мм)

(D min= 285мм)

(D min= 330мм)

(D min= 368мм)

(D min= 390мм)

(D min= 330мм)

(D min= 390мм)

D верх. валк., мм

150

170

150

170

150

170

190

220

245

260

220

260

D средн. валк., мм

130

150

130

150

130

150

150

160

180

200

160

200

Скорость, м/мин

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

Мощность привода, кВт

4

4

4

4

4

4

5,5

5,5

7,5

7,5

5,5

7,5

Габариты, мм

3250 x880 x1100

3250 x880 x1100

3750 x880 x1100

3750 x880 x1100

4250 x850 x1100

4250 x850 x1100

4400 x1050 x1250

4400 x1050 x1250

4300 x1425 x1470

4300 x1460 x1550

4250 x1180 x1300

6000 x1590 x1600

Вес, кг

2150

2300

2400

2600

2650

2900

3500

4050

5150

6000

4500

9300



Модель

4R HS 25-190

4R HS 25-245

4R HS 25-260

4R HS 30-190

4R HS 30-220

4R HS 30-245

4R HS 30-260

Длина валов, мм

2550

2550

2550

3100

3100

3100

3100

Диаметр боковых валов, мм

150

180

200

150

160

180

200

Мин. диаметр = диаметр верхнего вала x

  • 5 (без подгиба), мм

4

8

10

3

5

6

8

Мин. диаметр = диаметр верхнего вала x

  • 5 (c подгибом), мм

3

6

8

2

3

4

6

Мин. диаметр = диаметр верхнего вала x 5 (без подгиба), мм

6

10

13

5

7

8

10

Мин. диаметр = диаметр верхнего вала x 5 (с подгибом), мм

4

8

10

3

5

6

8

Диаметр центральных валов, мм

190

245

260

190

220

245

260

Скорость, м/мин

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

1,5-6

Мощность привода, кВт

5,5

7,5

7,5

5,5

5,5

7,5

7,5

Габариты, мм

4900 x1050 x1250

4800 x1425 x1470

4800 x1460 x1550

5150 x1050 x1250

5150 x1050 x1250

5350 x1425 x1470

5350 x1460 x1550

Вес, кг

3900

5700

6700

4300

5000

6350

7400
