Область применения
Используются при производстве деревянных домов, погонажных изделий (в том числе из ценных пород древесины).
Применяются для профилирования клееного, сырого стенового и оконного бруса сечением до 320х230 мм, а также для профилирования любых погонажных изделий.
Станки также применяются при раскрое доски на ламели для мебельного щита.
Качество выпускаемой продукции на данном оборудовании соответствует европейским стандартам.
Схемы расположения шпинделей:
Преимущества
- точная настройка прижимной пластины с помощью механической цифровой шкалы;
- устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм;
- приводные подающие ролики обеспечивают плавность входа при подаче;
- дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей;
- усиленный редуктор обеспечивает мощную и точную подачу материала;
- прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность;
- боковые прижимные ролики на втором шпинделе облегчают подачу коротких и узких деталей;
- цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
Особенности конструкции

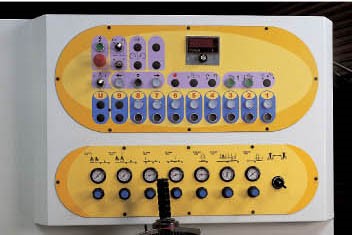

Контрольная панель
Панель произведена немецкой компанией «Moeller electric» и позволяет удобно и точно осуществлять управление станком.

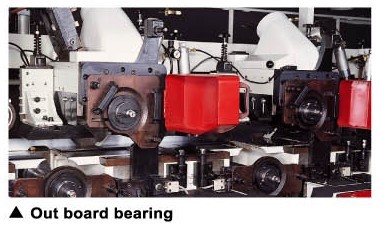

Контропоры на горизонтальных валах
Верхние горизонтальные шпиндели оснащены контропорами, которые повышают надежность станка и предотвращают разбалансировку шпиндельного вала при работе с гидрозажимным инструментом.

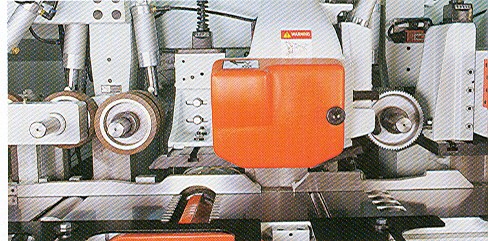

Специальный ролик под каждым верхним шпинделем
Обеспечивает плавность подачи заготовки при работе, что повышает качество продукции и снижает износ режущего инструмента.
Плавная регулировка скорости подачи
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей.
Механизм подачи
В сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 240 мм (опция 200 мм).
Боковой пневматический прижим
Рекомендуется при работе с заготовками малых сечений, а также с заготовками небольших длин, в частности при производстве паркета.
Универсальный шпиндель
Позволяет обрабатывать заготовку с любой стороны с возможностью поворота шпиндельной головки на 3600

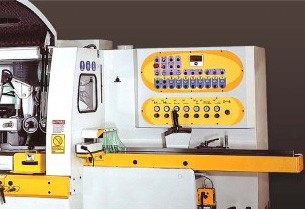

Устройство быстрой настройки
разработано для быстрой и точной настройки станка, что позволяет осуществлять перенастройку станка с размера на размер без простоев с максимальной точностью.
Цельнолитая чугунная станина
Обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации.

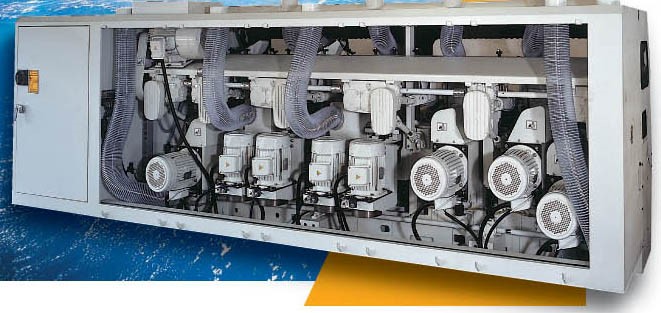

Мощные двигатели повышенной надежности
Приводят в работу каждый шпиндель станка и позволяют обрабатывать сырую древесину.

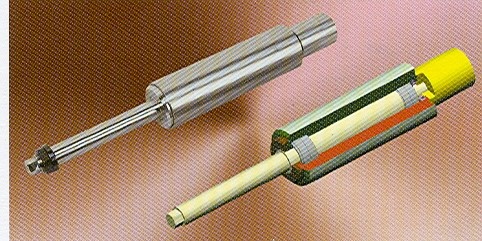

Высокоточные шпинделя
Позволяют достигать безупречного качества строгания до 0,01 мм. Биение шпинделя не превышает 0,001 мм.
Цифровое позиционирование шпинделей
Позволяет быстро осуществлять настройку положения шпинделя в горизонтальной и вертикальной плоскостях.
Защитные крышки
Выполнены из толстой чугунной пластины, легко открываются, повышают безопасность станка и снижают рабочие шумы.

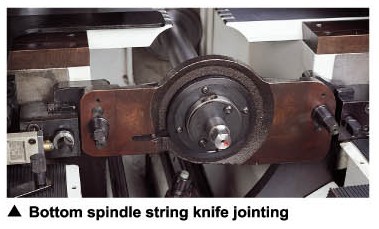

Устройство заточки горизонтальных фрез
Позволяет оперативно осуществлять подточку фрезы без необходимости снятия инструмента со станка.
Стандартная комплектация
- Сечение 230x160.
- Двухметровый стол на входе покрытый хромом.
- Два приводных ролика на столе.
- Боковой прижимной ролик.
- Светильник в защитном кожухе.
Дополнительные опции
- Замена двигателя с 5,5 кВт на 7,5 кВт, 11,25 кВт.
- Замена двигателя с 7,5 кВт на 11,25 кВт, 15 кВт, 18,75 кВт, 22,5 кВт.
- Увеличение скорости подачи до 60 м/мин .
- Контроллер привода подачи мощностью 3.75 кВт (инвертер).
- Контроллер привода подачи мощностью 5 кВт (инвертер).
- Контроллер привода подачи мощностью 7.5 кВт (инвертер).
- Контроллер привода подачи мощностью 11 кВт (инвертер).
- Увеличение скорости вращения шпинделя до 9000 об/мин.
- Увеличение толщины обработки до 230 мм, 250 мм.
- Автоматическое позиционирование шпинделя.
- Выносная панель управления.
- Выносная панель управления с ЧПУ с цветным дисплеем.
- Центральная система смазки.
- Двухскоростной двигатель для постава дисковых пил на последнем шпинделе (15кВт).
- Устройство заточки прямых ножей.
- Пазовый стол с направляющими.
- Увеличение посадочного диаметра шпинделя с 40 мм до 50 мм.
- Пневматическая регулировка на прижимных башмаках.
- Увеличенный входной стол до 2.5м с упорной линейкой.
- Электронная регулировка скорости подачи.
|
Количество шпинделей, шт. |
8 |
|
Максимальная–минимальная обрабатываемая ширина, мм |
230 - 18 |
|
Максимальная-минимальная обрабатываемая толщина, мм |
160 - 6 |
|
Минимальная рабочая длина, мм |
240 |
|
Мощность на 1м, 2м шпинделях, кВт |
5,5 |
|
Мощность на 3м, 4м, 5м, 6м, 7м, 8м шпинделях, кВт |
7,5 |
|
Двигатель подачи, кВт |
5,5 |
|
Двигатель перемещения вверх/вниз, кВт |
0,75 |
|
Диаметр шпинделя, мм |
40 |
|
Частота вращения ножевой головки при 50 Гц, об/мин |
6200 |
|
Скорость подачи, м/мин |
7-36 |
|
Диаметр ножевой головки на первом нижнем шпинделе, мм |
100-180 |
|
Диаметр ножевой головки на правом шпинделе, мм |
110-250 |
|
Диаметр ножевой головки на левом шпинделе, мм |
110-250 |
|
Диаметр ножевой головки на верхнем шпинделе, мм |
110-250 |
|
Диаметр ножевой головки на втором нижнем шпинделе, мм |
110-250 |
|
перемещение вертикальных шпинделей, мм |
80 |
|
Максимальное перемещение горизонтальных шпинделей, мм |
35 |
|
Давление для пневмосистемы, бар |
6 |
|
Диаметр отвода отходов, мм |
140 |
